Gli ingegneri che richiedono tubi rinforzati in polietereterchetone (PEEK) devono affrontare una decisione immediata: quale tipo di rinforzo in fibra manterrà in vita la parte sul campo. Il PEEK non riempito gestisce senza problemi il calore elevato e le sostanze chimiche aggressive. Ma sotto carichi continui elevati o temperature estreme, la plastica grezza si insinua. Aggiungi fibre per fermare quel cambiamento dimensionale. La scelta si restringe quasi sempre al 30% di fibra di carbonio (CF30) o al 30% di fibra di vetro (GF30). Scegliere in modo sbagliato significa usura prematura delle parti accoppiate, cortocircuiti elettrici imprevisti o un catastrofico degrado termico.
Tu specifichiTubo in PEEK rinforzato con fibra di carbonioquando l'applicazione prevede parti in movimento, attrito radente o requisiti rigorosi di dissipazione statica. Le fibre di carbonio agiscono come un lubrificante secco microscopico. Inoltre allontanano il calore dalla superficie di contatto, prevenendo la fusione o la deformazione localizzata sotto carichi pesanti.
Specificare PEEK GF30 quando è necessario il massimo isolamento elettrico e termico in un'applicazione puramente statica e strutturale. Il vetro è altamente abrasivo. Se si utilizza un tubo GF30 come cuscinetto o boccola contro un albero in acciaio, le fibre di vetro masticheranno rapidamente il metallo accoppiato. CF30 risparmia l'albero in metallo mantenendo la rigidità strutturale della parte in plastica.
Il motivo per cui il PEEK non riempito funziona così bene dipende dalla sua specifica struttura molecolare. Presenta anelli aromatici alternati e legami eterei. I legami eterei forniscono flessibilità molecolare, conferendo alla plastica la sua intrinseca tenacità e resistenza agli urti. Gli anelli aromatici forniscono estrema rigidità e stabilità termica. Questa configurazione gli conferisce un'ottima resistenza al calore, oltre a un preciso equilibrio tra tenacità e rigidità. Sotto calore o pressione, il PEEK non si deforma facilmente e resiste bene a stress ripetuti.
Il PEEK si basa anche su una struttura altamente semicristallina. Mantiene un livello di cristallinità compreso tra il 25% e il 35%, che gli aiuta a mantenere intatte le sue proprietà meccaniche anche quando le temperature salgono verso il punto di fusione. Una gestione termica precisa durante l’estrusione garantisce che le catene polimeriche si ripieghino in queste strutture cristalline altamente ordinate. Se un produttore raffredda il tubo estruso troppo rapidamente, la plastica rimane amorfa, diventando traslucida e perdendo resistenza chimica e resistenza alle alte temperature.
Quando si compone questa matrice con fibre di carbonio o di vetro tritate, si interrompe il ripiegamento ordinato delle catene polimeriche, ma si ottiene un’impalcatura interna rigida. La matrice polimerica trasferisce lo stress applicato direttamente alle fibre molto più resistenti e rigide. Ciò limita il movimento delle catene polimeriche, arrestando lo scorrimento viscoso e aumentando notevolmente la resistenza alla trazione. Riduce inoltre il coefficiente di dilatazione termica lineare (CLTE) a livelli molto simili a quelli dell'alluminio o dell'acciaio, consentendo agli ingegneri di progettare accoppiamenti a pressione metallo-plastica con tolleranze strette che non si allentano quando l'assieme si riscalda.
L'aggiunta della fibra di carbonio non è un aggiornamento lineare. C'è una forte penalità nella producibilità. All’aumentare del contenuto di fibre, la viscosità della plastica aumenta. In un tubo estruso, queste fibre tendono ad allinearsi nella direzione del flusso, il che significa che il tubo sviluppa un'incredibile resistenza alla trazione lungo la sua lunghezza, con una resistenza leggermente inferiore lungo l'asse circolare.
Un riempimento di carbonio al 10% fornisce un modesto aumento di rigidità mantenendo l'indice di flusso di fusione sufficientemente elevato per estrusioni complesse a pareti sottili. Rimane relativamente facile da lavorare e resiste alla frattura fragile.
L’aumento fino al 30% di fibra di carbonio rappresenta lo standard del settore. Bilancia enormi guadagni di resistenza alla trazione con lavorabilità accettabile. Questo rapporto fornisce l'integrità strutturale necessaria per le applicazioni ad alta pressione senza sacrificare del tutto la naturale tenacità della plastica.
Con un riempimento di carbonio del 40%, ottieni la massima rigidità. Il compromesso è la viscosità estrema durante la produzione. L'estrusione o lo stampaggio a iniezione dei tubi CF al 40% richiede un controllo preciso della temperatura per evitare vuoti. Il materiale risultante è altamente fragile. La lavorazione del 40% CF PEEK richiede utensili in diamante policristallino (PCD), poiché le frese standard in metallo duro perdono il tagliente in pochi minuti quando tagliano quel volume di carbonio abrasivo.
Il PEEK non riempito ha una temperatura di distorsione termica (HDT) di circa 152°C. Aggiungi il 30% di carbonio o fibra di vetro e l'HDT sale a 315°C. Entrambi i materiali riempiti gestiscono con facilità il calore ambientale estremo.
La divergenza risiede nei percorsi elettrici. Il PEEK è naturalmente un isolante altamente efficace. L'aggiunta di fibra di vetro lo mantiene in questo modo, mantenendo un'elevata resistività del volume. L'aggiunta di fibra di carbonio riduce drasticamente la resistività del volume. CF30 è intrinsecamente antistatico. Regolando la matrice di carbonio, i produttori possono produrre un cilindro in PEEK antistatico o un tubo in PEEK completamente conduttivo. Se la linea del carburante o il componente aerospaziale deve mettere a terra la carica statica in modo sicuro, la fibra di carbonio è obbligatoria. La fibra di vetro intrappolerà la carica finché non creerà una tensione sufficiente per creare un arco, causando potenzialmente un guasto catastrofico in ambienti volatili.
La tribologia, lo studio dell'attrito e dell'usura, è il luogo in cui CF30 e GF30 si separano interamente in base alla loro interazione fisica con le superfici accoppiate.
| Variante materiale | Coefficiente di attrito dinamico (rispetto all'acciaio) | Profilo di usura della superficie di accoppiamento | Conducibilità termica |
|---|---|---|---|
| PEEK non compilato | 0,30 - 0,40 | Basso (non abrasivo) | Basso (Isolante) |
| PEEK CF30 | 0,15 - 0,20 | Molto basso (autolubrificante) | Alto (dissipa il calore) |
| PEEKGF30 | 0,40 - 0,55 | Alto (altamente abrasivo) | Basso (Isolante) |
Nei carichi dinamici, l'accumulo di calore distrugge la plastica. Ogni polimero ha un limite di pressione-velocità (PV). Se spinta oltre questo limite, la plastica non riesce a dissipare il calore da attrito abbastanza velocemente, portando a una rapida fusione e al guasto dei componenti. Il CF30 eccelle nei cuscinetti, nelle guarnizioni e negli anelli antiusura perché le fibre di carbonio agiscono come condotti termici, estraendo il calore dall'interfaccia di attrito e disperdendolo attraverso il corpo del tubo.
Le fibre di carbonio fungono anche da lubrificante solido. Man mano che il PEEK si consuma microscopicamente, lascia una sottile pellicola tribologica di carbonio sulla superficie di accoppiamento, riducendo ulteriormente il coefficiente di attrito nel tempo.
Le fibre di vetro fanno esattamente il contrario. Sono isolanti termici, il che significa che il calore da attrito rimane intrappolato nel punto di contatto, riducendo il limite PV effettivo della parte. Peggio ancora, le fibre di vetro microscopiche esposte si comportano come carta vetrata. Sotto carico dinamico, un tubo GF30 graffierà e consumerà in modo aggressivo l'albero metallico contro cui scorre. Utilizzare il vetro per i distanziatori strutturali statici. Usa il carbonio per tutto ciò che si muove.
Gli ingegneri specificano questi tubi in base a condizioni ambientali estreme che distruggono i materiali plastici tecnici standard come Delrin o Nylon.
Nelle applicazioni aerospaziali, la riduzione del peso guida la scelta dei materiali. Un tubo in fibra di carbonio lavorato sostituisce l’alluminio e il titanio nei sistemi di alimentazione, nelle cellule dei droni e nei supporti strutturali. Perde un peso significativo resistendo ai fluidi aeronautici aggressivi, agli oli idraulici e al carburante per aerei.
In campo medico, un tubo in PEEK per strumenti medici deve sopravvivere a centinaia di cicli in un'autoclave a vapore ad alta temperatura senza degradarsi, deformarsi o perdere stabilità dimensionale. Le varianti riempite di carbonio forniscono l'elevata rigidità richiesta per le guide di targeting chirurgico, le maniglie endoscopiche e i componenti di fissaggio esterni.
Le operazioni di trivellazione energetica e offshore si basano suPEEK caricato con carbonio estrusoper strumenti di registrazione di cavi di fondo pozzo e alloggiamenti di sensori. Il materiale sopravvive all'esposizione continua al gas acido (H2S), alla pressione idrostatica estrema e alle temperature ambientali che superano i 200°C nelle profondità del sottosuolo.
L’estrusione del PEEK riempito è notoriamente difficile. Le fibre possono aggregarsi durante la fase di fusione, creando punti asciutti, zone ricche di resina o vuoti nascosti all'interno della parete del tubo. Un vuoto di 1 mm nella parete di un tubo in PEEK agisce come un forte concentratore di stress. Sotto carico ciclico o elevata pressione idrostatica, le microfessure si propagano da questo vuoto finché la parte non si taglia completamente. Poiché il PEEK riempito di carbonio è nero come la pece e completamente opaco, non è possibile ispezionare visivamente l'interno per questi difetti.
Per garantire l'integrità strutturale, la produzione di alto livello fa affidamento suRilevamento dei difetti basato sull'intelligenza artificiale. Questo processo abbina la scansione acustica a ultrasuoni o l’imaging a raggi X avanzato con algoritmi di apprendimento automatico. Identifica microvuoti, agglomerati di fibre e variazioni di concentricità in tempo reale mentre il tubo lascia la testa di estrusione. Il sistema mappa istantaneamente le riflessioni acustiche sulle dimensioni dei difetti fisici, scartando le sezioni compromesse dei tubi prima che vengano spedite. La cattura di questi difetti interni garantisce che la parete finale del tubo lavorato non ceda sotto pressione sul campo.
Specificare la giusta miscela polimerica è inutile se la geometria finale richiede troppa post-elaborazione. Il PEEK è una materia prima costosa. Acquistare una barra solida e trasformarne l'80% in trucioli distrugge il budget del progetto e spreca tempo prezioso per la macchina CNC. L’approvvigionamento di tubi con forma quasi netta riduce drasticamente i costi di produzione e gli sprechi di materiale.

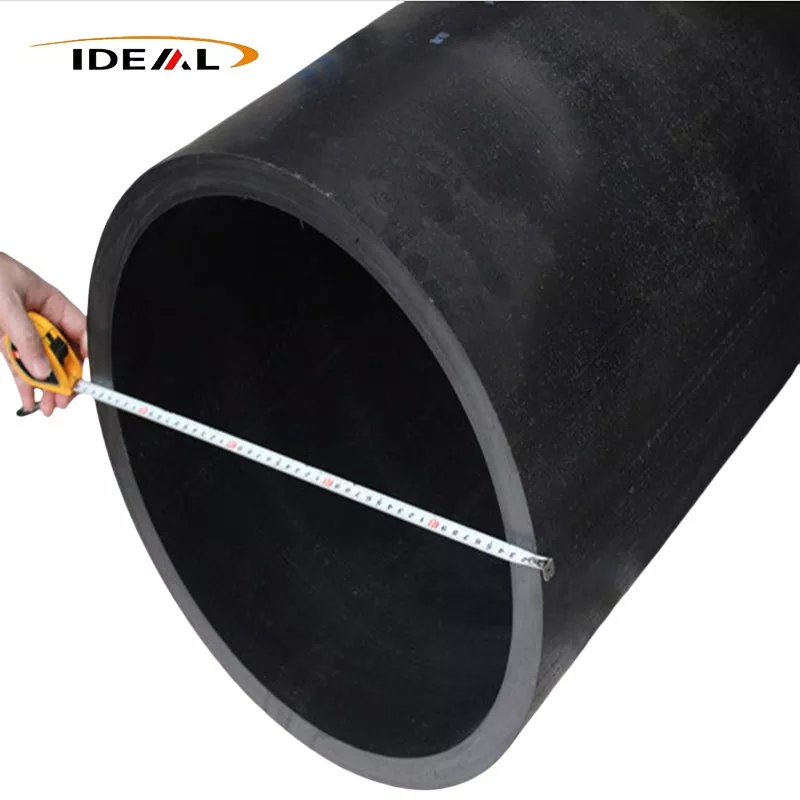

Essendo una fabbrica dedicata, Guangzhou Ideal Plastic gestisce linee specializzate di estrusione, stampaggio a iniezione e lavorazione CNC specifiche per tecnopolimeri ad alta temperatura. ProduconoTubi in PEEK riempiti in fibra di carboniocon tassi di riempimento del carbonio compresi tra il 10% e il 40%. L'impianto estrude profili massicci, gestendo dimensioni personalizzate che vanno da 15 mm fino a 458 mm secondo le specifiche del diametro interno ed esterno.
Tutti i materiali sono supportati dalla gestione della qualità ISO9001, insieme alle certificazioni REACH e RoHS. Ciò garantisce la piena conformità per le catene di fornitura globali del settore aerospaziale, medico e della produzione di precisione. Abbinando il tasso di riempimento di carbonio corretto a un'estrusione di forma quasi netta, ottieni le esatte proprietà meccaniche per le quali hai progettato, fornite in una geometria che riduce al minimo i costi di lavorazione.
