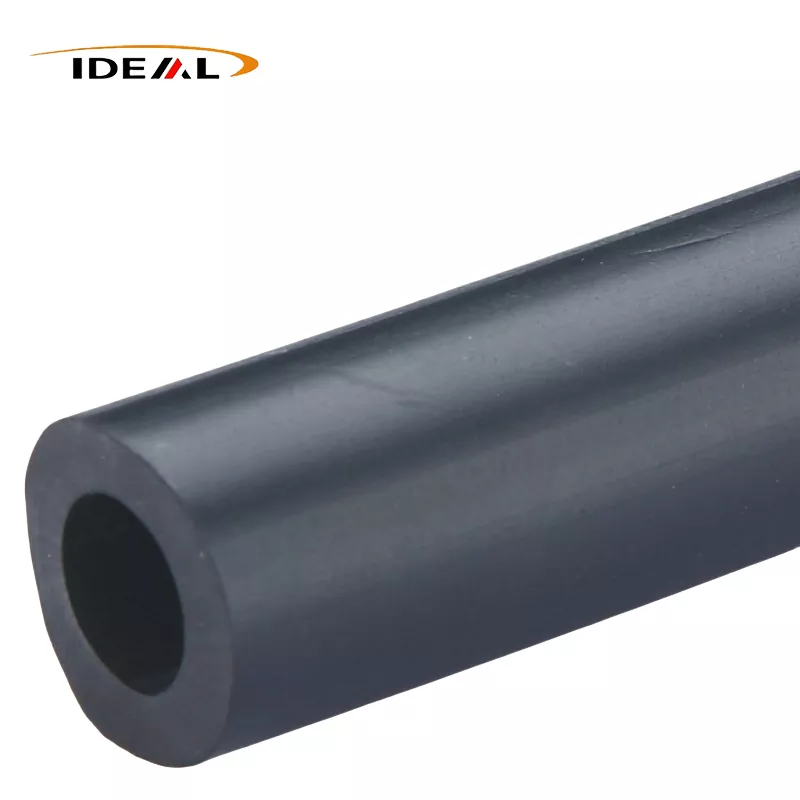

Tubi in PEEK rinforzati con fibra di carboniosono una scelta pratica quando un tubo in PEEK standard necessita di maggiore rigidità, stabilità dimensionale, capacità di carico o controllo statico. Ideal Plastic produce tubi PEEK neri riempiti con fibra di carbonio con contenuto di fibra di carbonio dal 10% al 40%, opzioni LCF e SCF, gamme di diametri interni ed esterni dichiarati, lunghezze di 1.000 mm o 3.000 mm e tolleranze fino a ±0,02 mm.
Il grado giusto non viene selezionato solo in base alla percentuale di carbonio. La lunghezza della fibra, la geometria della parete, la temperatura operativa, le condizioni di usura, i requisiti elettrici e le dimensioni finite influiscono tutti sulle specifiche. Inizia con il caso di carico e il disegno, quindi richiedi un preventivo in base a un materiale definito e ai requisiti di ispezione.
Quando i tubi in PEEK riempiti in fibra di carbonio sono la scelta giusta
Il PEEK puro fornisce già un'utile combinazione di resistenza alla temperatura, resistenza chimica, comportamento all'usura e stabilità dimensionale. L'aggiunta di fibra di carbonio cambia l'equilibrio tra rigidità e supporto del carico. Ciò è importante in un tubo utilizzato come manicotto di cuscinetto, componente isolante o di guida, passaggio strutturale, rullo o parte di trasmissione o altro profilo semilavorato che deve mantenere la sua forma sotto sforzo.
In genere è opportuno prendere in considerazione la fibra di carbonio quando un tubo in PEEK puro si deforma troppo, si espande oltre la finestra di adattamento o si usura più velocemente di quanto consentito dall'applicazione. Può anche aiutare nei sistemi sensibili all'elettricità statica. La plastica ideale dichiara una resistività di volume pari a1 × 10³ Ω·cmper la sua gamma di materiali PEEK riempiti con fibra di carbonio, ma le prestazioni elettriche richieste devono essere confermate per il grado esatto, il contenuto di fibre, la geometria e il metodo di prova.
Non trattare un tubo riempito di carbonio come un sostituto automatico di ogni parte in PEEK. La fibra di carbonio può influenzare la lavorabilità, l’aspetto superficiale, l’anisotropia e il comportamento elettrico. Se il tubo deve rimanere altamente isolante, se una superficie di contatto molto liscia è fondamentale o se la parte è esposta a una miscela chimica non coperta dai dati esistenti, richiedere una revisione specifica del grado prima di ordinare.
Selezionare Contenuto di fibra di carbonio e Grado di fibra per il caso di carico
Quali modifiche dal 10% al 40% della fibra di carbonio nel PEEK
Ideal Plastic offre un contenuto di fibra di carbonio regolabile dal 10% al 40%. In generale, l’aumento del livello di riempitivo sposta il composito verso una maggiore rigidità e supporto del carico, rendendo allo stesso tempo la scelta del materiale più sensibile alla direzione di lavorazione e al design circostante. La percentuale più alta non è automaticamente il valore migliore: potrebbe non essere necessaria per un tubo leggermente caricato e può complicare la lavorazione o i requisiti della superficie.
Specifica il risultato di cui hai bisogno anziché chiedere solo "PEEK riempito di carbonio". Input utili includono carico radiale, carico assiale, campata non supportata, intervallo di temperatura, velocità di scorrimento, materiale di accoppiamento, ciclo di lavoro, mezzi chimici e se il tubo deve dissipare la carica statica. Ideal Plastic dichiara valori di rigidità compresi tra 8 e 12 GPa per la sua offerta di PEEK rinforzato con fibra di carbonio. Considera tale gamma come una guida a livello di prodotto, non come un sostituto di una scheda tecnica specifica per il grado o di una convalida del progetto.
Opzioni tubo PEEK LCF, SCF e CF30
Il grado della fibra influisce più dell'etichetta. LCF significa fibra di carbonio lunga; SCF significa fibra di carbonio corta. Le fibre più lunghe possono essere utili laddove l’efficienza del rinforzo e la rigidità sono priorità, mentre i composti a fibra corta possono essere più adatti per la lavorazione convenzionale e i profili lavorati dettagliati. Il risultato effettivo dipende dall'orientamento delle fibre, dalle condizioni di stampaggio o estrusione, dallo spessore delle pareti e dalla lavorazione.
“CF30” identifica comunemente un composto PEEK con circa il 30% di fibra di carbonio, ma la designazione deve essere confermata con il fornitore. Chiedi se il tubo CF30 PEEK citato è LCF o SCF, quale tolleranza si applica dopo la lavorazione e quali dati di proprietà appartengono a quel composto esatto. Ciò impedisce un errore di acquisto comune: confrontare due materiali in base alla percentuale di carbonio trascurando diverse forme di fibre e percorsi di produzione.
Confermare le dimensioni di tubi, tubi, profili e lavorazioni meccaniche prima di ordinare
Specificare diametro esterno, diametro interno, spessore della parete, lunghezza, tolleranza e finitura superficiale
“Tubo in PEEK” e “tubo in PEEK” sono spesso usati in modo intercambiabile nelle ricerche dei fornitori, ma il preventivo necessita comunque di una precisa definizione dimensionale. Fornire il diametro esterno (OD), il diametro interno (ID), lo spessore della parete o il relativo calcolo, la lunghezza di taglio, la quantità, la tolleranza, la condizione finale e i requisiti di finitura superficiale. Indicare se le dimensioni sono fornite così come estruse, tagliate o lavorate.
Ideal Plastic elenca lunghezze standard di 1.000 mm e 3.000 mm e una tolleranza dichiarata di ±0,02 mm per i suoi tubi in PEEK rinforzati con fibra di carbonio. Confermare quali dimensioni sono coperte dalla tolleranza. Una tolleranza OD ristretta non significa automaticamente che il diametro interno, la concentricità, la rettilineità o l'ortogonalità delle estremità abbiano la stessa tolleranza.
Utilizzare una revisione delle quote basata sul disegno per prevenire errori di adattamento
Invia un disegno quando il tubo si inserisce su un albero, in un alloggiamento o in un gruppo di tenuta o cuscinetto. Contrassegna le caratteristiche critiche invece di fare affidamento sulla descrizione di un catalogo. La revisione dovrebbe riguardare:
- Limiti OD e ID, compreso lo spessore della parete richiesto;
- concentricità, rettilineità e ovalità ammissibile dove l'assemblaggio dipende da esse;
- lunghezza di taglio, ortogonalità delle estremità, smussi, scanalature, fori o altri dettagli lavorati;
- qualità del materiale, costruzione LCF o SCF e percentuale di fibra di carbonio;
- metodo di ispezione, piano di campionamento, imballaggio e documentazione.
Per le dimensioni personalizzate dei tubi PEEK in fibra di carbonio, una revisione del disegno è solitamente più utile che chiedere solo la dimensione nominale più vicina. Espone i rischi di adattamento prima della produzione e fornisce al fornitore una base chiara per attrezzature, lavorazione e ispezione.
Dati sulle prestazioni pubblicati e limiti del confronto
Ideal Plastic dichiara una temperatura di deflessione termica superiore a 315°C e una temperatura di uso continuo fino a 260°C per le informazioni sul prodotto PEEK rinforzato con fibra di carbonio. Queste cifre indicano la capacità alle alte temperature, ma non significano che un tubo possa sopportare il suo carico meccanico massimo in modo continuo a 260°C. Il carico, lo spessore della parete, il tempo di esposizione, la concentrazione delle sollecitazioni e il montaggio influiscono tutti sulla temperatura di progetto utilizzabile.
La stessa cautela vale per l'usura e la resistenza chimica. Il PEEK caricato con carbonio è destinato a condizioni impegnative di attrito, usura, carico ed esposizione chimica, ma le prestazioni dipendono dalla superficie di accoppiamento, dalla pressione, dalla velocità, dalla lubrificazione, dalla temperatura e dall'effettiva concentrazione chimica. Una dichiarazione di compatibilità chimica per il PEEK non deve essere considerata come un'approvazione per ogni miscela di solventi, fluido di processo o ciclo di temperatura.
Utilizza i valori pubblicati per restringere la scelta del materiale, quindi verifica il grado esatto. Richiedi una scheda tecnica, un campione o una revisione dell'applicazione quando le conseguenze di un errore sono elevate. Ideal Plastic afferma che sono disponibili campioni gratuiti, che possono supportare un controllo di idoneità o un test di prototipo controllato prima di un ordine più grande.
Applicazioni per sistemi di controllo delle alte temperature, dell'usura, dei prodotti chimici e dell'elettricità statica
I tubi PEEK in fibra di carbonio sono un ottimo candidato per i sistemi industriali che combinano il calore con la domanda meccanica. Le tipiche aree di valutazione includono:
- Parti portanti o di trasmissione:la fibra di carbonio può aumentare la rigidità e ridurre la deflessione rispetto al normale PEEK puro.
- Assemblaggi focalizzati sull'usura:il composito è adatto ad applicazioni che comportano attrito e usura, ma il materiale di accoppiamento e il rapporto pressione-velocità necessitano ancora di revisione.
- Tubi ad alta temperatura:il valore dichiarato di uso continuo di 260°C e l'HDT superiore a 315°C forniscono un punto di partenza per lo screening termico, non un limite di progettazione completo.
- Componenti del processo chimico:valutare il mezzo specifico, la concentrazione, la temperatura e la durata dell’esposizione anziché fare affidamento sulla parola “resistente agli agenti chimici”.
- Apparecchiature sensibili all'elettricità statica:la resistività a basso volume dichiarata può essere rilevante laddove conta la dissipazione della carica; confermare i requisiti di messa a terra e di test elettrico per la parte finita.
Anche la fibra di carbonio viene spesso paragonata alla fibra di vetro. La scelta migliore dipende dalle proprietà desiderate: il PEEK caricato con carbonio viene generalmente selezionato quando la rigidità, il peso, il comportamento all'usura o la dissipazione elettrica sono più importanti, mentre la decisione finale richiede dati comparabili sulle qualità piuttosto che solo i nomi dei riempitivi.
Richiedi un preventivo verificato per tubi PEEK in fibra di carbonio a Ideal Plastic
Invia a Ideal Plastic il disegno o una specifica chiara per il tuoTubi in PEEK rinforzati con fibra di carbonio. Includere la temperatura di applicazione, il carico, le condizioni di attrito o usura, i mezzi chimici, i requisiti di controllo statico, il diametro esterno, il diametro interno, la lunghezza, la tolleranza, la quantità e l'obiettivo di consegna.
Richiedi il preventivo per identificare la percentuale di fibra di carbonio, la costruzione LCF o SCF, le tolleranze dimensionali applicabili, i documenti di ispezione, la disponibilità dei campioni e se la parte è fornita come tubo o rifinita mediante lavorazione meccanica. Ideal Plastic fornisce profili PEEK semilavorati e lavorati da Guangzhou, Cina, inclusi tubi e componenti personalizzati, con tempi di consegna standard o personalizzati per clienti internazionali.
Per una prima revisione, utilizzare il filepagina di preventivo personalizzata per tubi PEEK in fibra di carbonioe allega il disegno. Una revisione verificata di qualità e dimensioni consente in genere di risparmiare più tempo rispetto alla scelta di un tubo CF30 nominale e alla correzione dell'adattamento dopo la produzione.
