Il polietereterchetone standard (PEEK) non caricato sopravvive al calore estremo meglio di quasi qualsiasi altro materiale plastico tecnico. Ciò cambia nel momento in cui si applica un carico meccanico. A temperature sostenute superiori a 150°C, un componente in PEEK non riempito sottoposto a pressione fisica continua inizierà a deformarsi, a deformarsi e infine a perdere le sue tolleranze dimensionali. Puoi risolvere questo problema alterando la matrice strutturale del polimero.

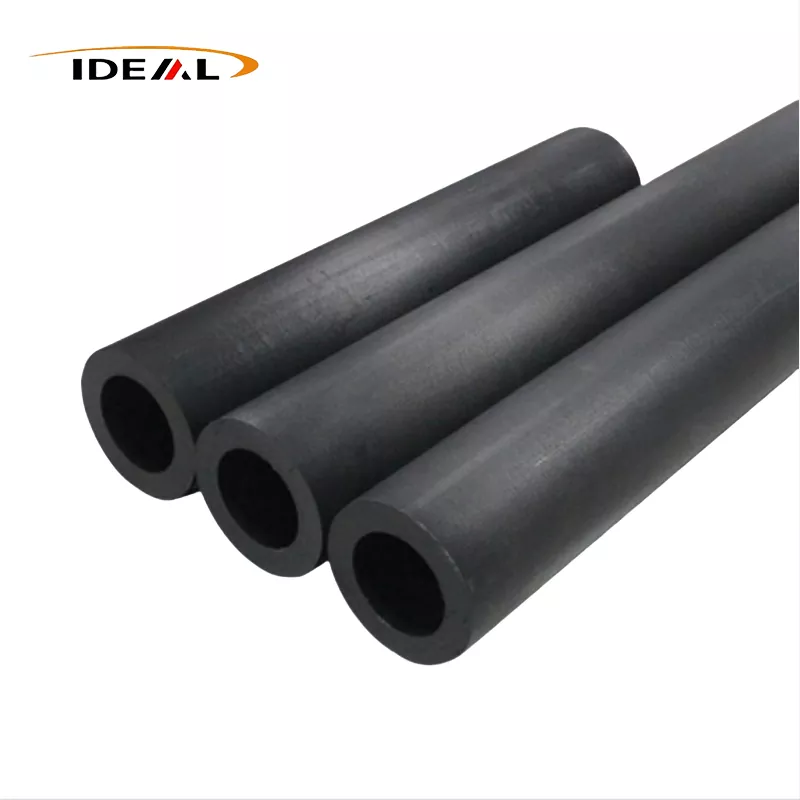

Combinando la resina di base con il 30% di fibra di carbonio corta, i limiti fisici del materiale cambiano drasticamente. La rete interna di carbonio agisce come uno scheletro rigido che resiste al movimento della catena polimerica. Ciò spinge la temperatura di distorsione del calore (HDT) oltre i 315°C. Moltiplica il modulo elastico, riduce drasticamente il coefficiente di dilatazione termica e crea una superficie antiusura che supera di diversi ordini di grandezza il PEEK standard. Se la tua applicazione prevede attrito elevato, stress meccanico e calore aggressivo,Tubi in PEEK rinforzati con fibra di carboniooffrono la stabilità strutturale che manca ai polimeri puri.
I guasti tecnici in ambienti ad alta temperatura si verificano raramente perché un materiale si scioglie improvvisamente. Accadono perché un materiale cede lentamente. La deformazione termica è un processo graduale e strisciante in cui una combinazione di calore e pressione forza un polimero fuori dalla sua forma prevista. Nelle applicazioni di precisione, uno spostamento dimensionale di pochi centesimi di millimetro è indistinguibile dal guasto totale del componente.
Consideriamo un cuscinetto a manicotto in PEEK standard funzionante in una pompa ad alta velocità a 200°C. La temperatura ambiente è ben al di sotto del punto di fusione del PEEK di 343°C, ma il calore di attrito localizzato spinge la temperatura superficiale più in alto. Poiché il materiale si ammorbidisce leggermente, il carico meccanico dell'albero rotante comprime la parete portante. Il diametro interno si espande. L'albero inizia a vibrare. La vibrazione aumenta l'attrito, che genera più calore, accelerando la deformazione fino al grippaggio completo del sistema.
Questa esatta modalità di guasto affligge le linee di convogliamento dei fluidi, i manicotti isolanti e i cilindri portanti nell'industria pesante. Gli acquirenti spesso confondono la causa principale, presupponendo che la plastica semplicemente non sia in grado di sopportare la temperatura. Il vero problema è la mancanza di resistenza alla compressione a quella temperatura specifica. Quando si specifica un tubo per un ambiente ad alto carico e ad alto calore, fare affidamento sul punto di fusione di base di un materiale è un errore costoso. È necessario valutare la temperatura di distorsione termica sotto carico. Le materie plastiche non riempite si espandono isotropicamente, in tutte le direzioni allo stesso modo, quando riscaldate. Senza un agente rinforzante per bloccare la geometria in posizione, mantenere tolleranze strette in un ambiente termico dinamico è fisicamente impossibile.
L'aggiunta del 30% di fibra di carbonio corta a una matrice PEEK cambia radicalmente il modo in cui il materiale assorbe e distribuisce l'energia meccanica. Le fibre di carbonio sono molto più rigide e resistenti del polimero circostante. Quando viene applicato un carico a un tubo in PEEK riempito al 30% di carbonio, lo stress si trasferisce dalla matrice plastica relativamente morbida direttamente alle fibre di carbonio rigide.
Questo trasferimento di stress è ciò che determina il modulo elastico superiore del materiale e una maggiore resistenza meccanica. Le fibre impediscono fisicamente alle catene polimeriche di scivolare l'una sull'altra. Poiché il carbonio non si espande alla stessa velocità della plastica quando riscaldato, agisce come un vincolo interno. Il coefficiente di dilatazione termica lineare diminuisce in modo significativo, il che significa che un manicotto lavorato manterrà i suoi diametri interno ed esterno anche se la temperatura operativa oscilla notevolmente.
L'aggiunta di carbonio trasforma anche le proprietà tribologiche del materiale. Confrontando il tasso di usura del CF PEEK con quello del PEEK standard, la variante rinforzata funziona eccezionalmente bene in condizioni di alta pressione e velocità (PV). In un'applicazione con cuscinetti a strisciamento o boccole, le fibre di carbonio si trovano sull'interfaccia di usura. Sopportano il peso del carico di attrito, impedendo al polimero più morbido di strapparsi o aderire alla superficie metallica di accoppiamento. Questa eccezionale resistenza all'usura lo rende la scelta predefinita per le parti mobili ad alto attrito.
Tuttavia, questa rigidità strutturale introduce i necessari compromessi nel settore manifatturiero. CF30 PEEK è sostanzialmente più duro e più abrasivo del PEEK standard. Richiede utensili specializzati e centri di lavoro CNC rigidi per una lavorazione accurata. Poiché il materiale è più rigido, è anche più fragile; non tollera carichi d'urto ad alto impatto così come un polimero non riempito. Il raggiungimento di geometrie precise richiede una gestione esperta. GuangZhou Ideal produce questi tubi con tolleranze specifiche di ±0,02 mm e offre spessori di parete che vanno da 3 mm a 100 mm, garantendo che anche i cilindri PEEK con pareti spesse e elevata resistenza alla compressione soddisfino precise specifiche ingegneristiche senza vuoti interni o fratture da stress.
Gli ingegneri non specificano il PEEK rinforzato con carbonio per impostazione predefinita. Il materiale è costoso e richiede una lavorazione precisa. Viene scelto appositamente per sostituire materiali cedevoli, troppo pesanti o elettromagneticamente incompatibili con l'ambiente operativo. I due percorsi di sostituzione più comuni riguardano la sostituzione dei metalli pesanti nell’hardware di volo e la sostituzione della plastica isolante nella produzione di componenti elettronici sensibili.
Ogni grammo di massa su un aereo o un veicolo spaziale comporta una penalità per il carburante. Gli ingegneri aerospaziali trascorrono decenni alla ricerca di modi per ridurre il peso di un telaio senza compromettere l'integrità strutturale. Storicamente, i componenti soggetti a fluidi aeronautici corrosivi, vibrazioni elevate e calore del motore erano realizzati in titanio o acciaio inossidabile. Oggi, il PEEK in fibra di carbonio di grado aerospaziale sta rapidamente sostituendo il metallo nelle staffe, nelle linee dei fluidi e nei manicotti strutturali.
I calcoli che guidano questa sostituzione sono semplici. Il titanio ha un peso specifico di circa 4,5 g/cm³. Il PEEK rinforzato con carbonio ha un peso specifico di circa 1,4 g/cm³. Sostituendo un tubo di metallo con uno di plastica rinforzata con carbonio si ottiene una riduzione immediata del peso di quasi il 70%. Sebbene il CF PEEK non possa eguagliare la resistenza alla trazione assoluta del titanio, spesso supera i requisiti di resistenza specifici per l'applicazione. Se un componente è eccessivamente ingegnerizzato in metallo semplicemente per sopravvivere alla temperatura operativa, il passaggio a un polimero ad alta temperatura rimuove la massa non necessaria.
Oltre al peso, CF PEEK elimina completamente la corrosione galvanica. Quando metalli diversi si toccano in un ambiente umido, uno corroderà l'altro. La plastica rompe questo circuito elettrico. Ciò rende i manicotti PEEK in fibra di carbonio lavorati estremamente preziosi come supporti di isolamento e tubi di instradamento protettivi in complessi assiemi aerospaziali in cui interagiscono più tipi di metallo.
L’industria dei semiconduttori opera secondo politiche di tolleranza zero sia per la contaminazione da particolato che per le scariche elettrostatiche (ESD). Lo spostamento di sostanze chimiche di elevata purezza, acqua deionizzata o gas di processo attraverso una fabbrica richiede tubi che non si degradino, non disperdano ioni o accumulino carica statica. Il PEEK non riempito è un brillante isolante chimico, ma è anche un potente isolante elettrico. Quando i fluidi scorrono attraverso un tubo di plastica vuoto, generano una carica triboelettrica. Senza un percorso verso terra, l'elettricità statica si accumula fino a formare un arco, distruggendo istantaneamente microchip del valore di migliaia di dollari.
L'imbottitura in fibra di carbonio al 30% risolve questo problema. Poiché il carbonio è elettricamente conduttivo, una rete continua di fibre in tutta la matrice polimerica riduce la resistività superficiale del materiale. Questo trasforma il tubo da isolante in componente statico-dissipativo o conduttivo. UtilizzandoTubi CF PEEK ad alta temperaturaconsente ai produttori di mettere a terra in sicurezza i propri sistemi di convogliamento dei fluidi.
Per trovare fornitori affidabili di tubi in PEEK antistatici è necessario esaminare attentamente il loro ambiente di produzione. La contaminazione della resina o della polvere nel processo di estrusione può introdurre punti di guasto nelle apparecchiature a semiconduttore. GuangZhou Ideal gestisce un'officina di stampaggio a iniezione priva di polvere di Classe 100.000 specificatamente per soddisfare gli standard di pulizia richiesti dai semiconduttori e dalle applicazioni mediche, garantendo che il tubo conduttivo in PEEK per semiconduttori rimanga privo di particelle estranee.
Acquistare PEEK rinforzato con fibra di carbonio non è come acquistare PVC di base. I costi delle materie prime richiedono specifiche esatte e la natura abrasiva del riempimento di carbonio significa che non tutte le officine meccaniche possono mantenere tolleranze strette. Se stai acquistando tubi CF30 PEEK estrusi personalizzati o cilindri lavorati, valuta il tuo fornitore rispetto a questa base tecnica per evitare costose ripetizioni.
Comprendere le realtà termiche e meccaniche del vostro ambiente operativo è l'unico modo per specificare il polimero giusto. Quando la plastica standard si deforma sotto carico e i metalli aggiungono un peso inaccettabile, il passaggio a una matrice rinforzata con carbonio è la soluzione ingegneristica. Controlla le dimensioni richieste eordina i tuoi tubi PEEK rinforzati con fibra di carbonio personalizzatiper bloccare la tolleranza alle alte temperature.
