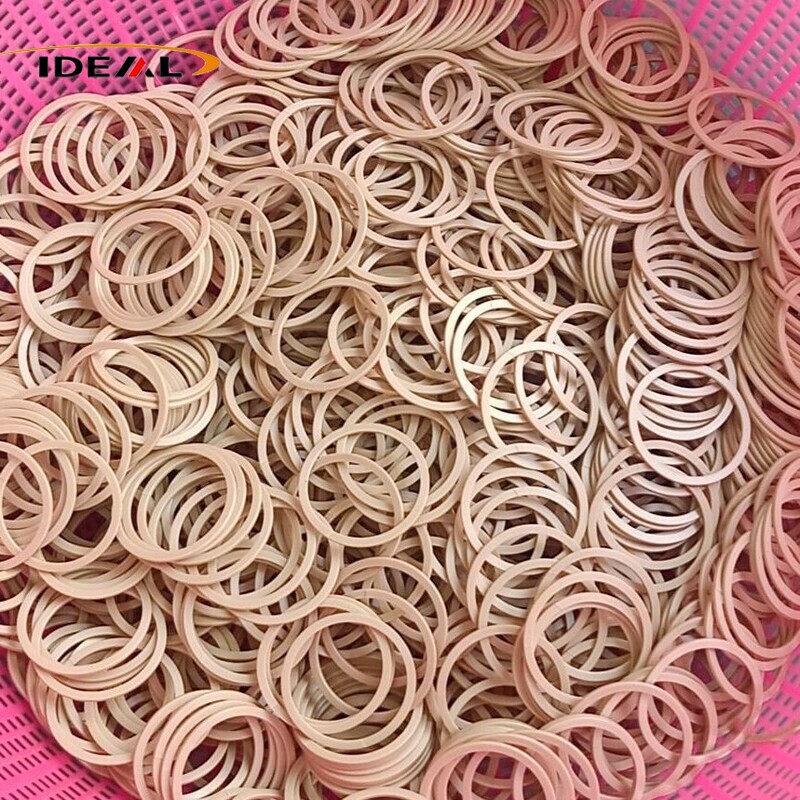

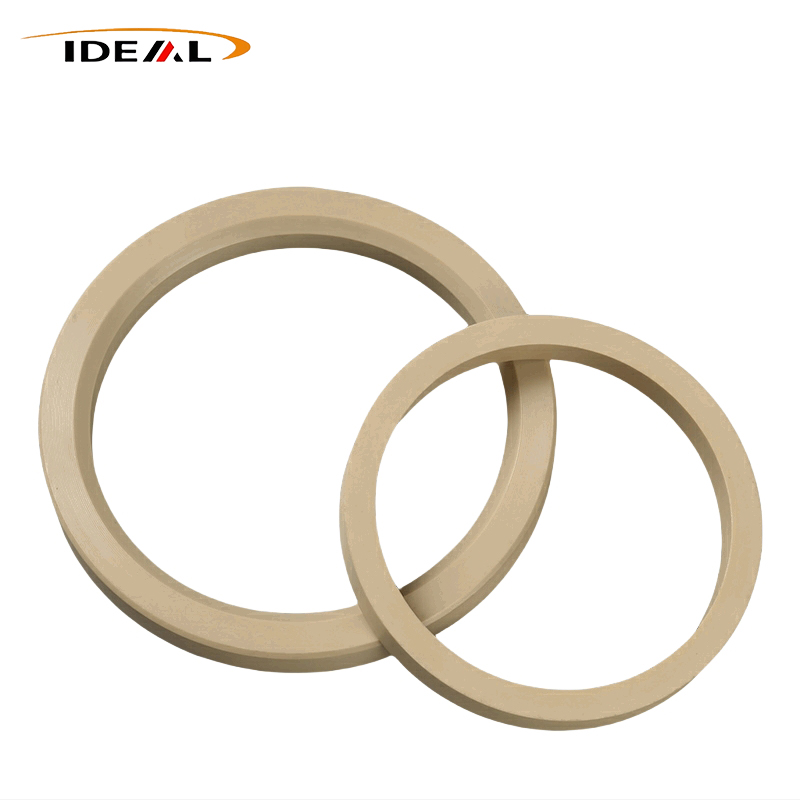

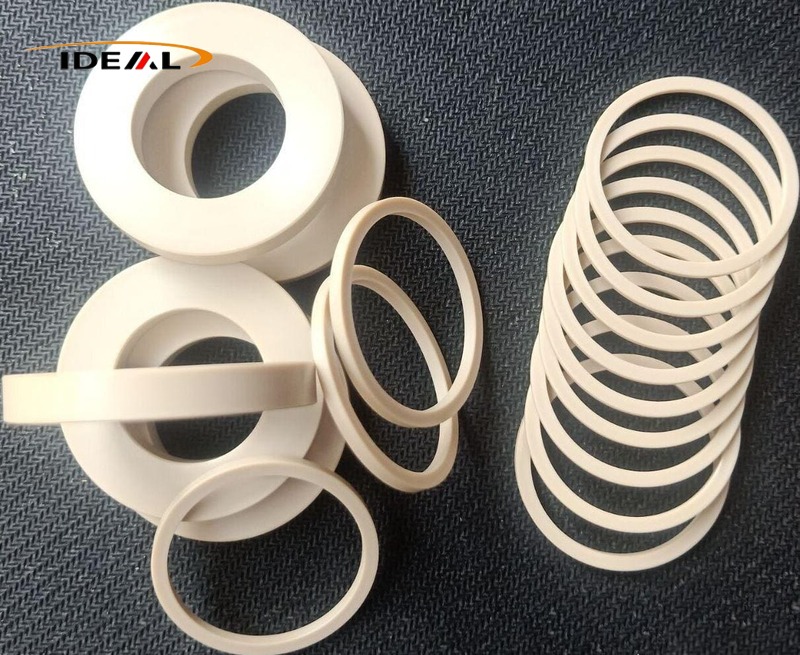

Gli anelli di tenuta in PEEK di Ideal Plastic Factory sono componenti in plastica tecnica ad alte prestazioni progettati per sigillatura e supporto, caratterizzati da elevata rigidità e resistenza allo scorrimento. Realizzati mediante lavorazione CNC di precisione e stampaggio a iniezione ad alta temperatura, integrati dalla ricottura di distensione, questi prodotti offrono un'elevata precisione dimensionale e una qualità costante da lotto a lotto. Supportiamo la produzione personalizzata basata su disegni non standard, campionamento in piccoli lotti e ordini di esportazione su larga scala.
Anelli di tenuta in PEEK offerti daFabbrica di plastica idealesono componenti di tenuta e supporto anulari ad alte prestazioni realizzati con materiale di base in polietereterchetone. I clienti li utilizzano comunemente come anelli di guida, anelli di supporto e anelli di supporto anti-estrusione, che si adattano perfettamente alle scanalature di tenuta sia dinamiche che statiche.
Questi componenti anulari hanno molteplici scopi pratici contemporaneamente: guidare il movimento, resistere all'usura abrasiva, sopportare carichi strutturali e prevenire l'estrusione delle guarnizioni. Un dettaglio chiave degno di nota: quasi tutti gli anelli di tenuta in polietereterchetone autonomi non hanno le proprietà elastiche inerenti alla gomma. Per una corretta prestazione di tenuta devono essere abbinati a parti elastiche ausiliarie.
Se confrontate con gli anelli di tenuta in PTFE e nylon, le alternative PEEK offrono una resistenza molto maggiore allo scorrimento in condizioni di lavoro estreme: calore elevato, pressione elevata e fluidi chimici corrosivi. Risolvono efficacemente i ricorrenti punti critici industriali riscontrati con le guarnizioni convenzionali, tra cui la deformazione del flusso freddo, lo spostamento dimensionale e la rottura prematura. Grazie a queste caratteristiche affidabili, sono ampiamente integrati nei gruppi di tenuta per apparecchiature industriali di alta qualità in numerosi settori.
Nel funzionamento reale, gli anelli di tenuta in polietereterchetone agiscono esclusivamente come superfici di scorrimento rigide che resistono al calore, all'attrito e alla deformazione da scorrimento. Tutto il precarico di compressione necessario per una tenuta efficace proviene da componenti elastici esterni, come O-ring e molle metalliche energizzate. Questa differenza fondamentale distingue fondamentalmente gli anelli di tenuta in polietereterchetone dagli anelli di tenuta in gomma piena.
In ambienti ad alta pressione, gli anelli di tenuta elastici vengono facilmente forzati dai fluidi in piccoli spazi di assemblaggio all'interno delle scanalature di tenuta. Questa continua compressione finirà per causare la rottura per taglio dell'elastomero.
Installati come barriera rigida, gli anelli di supporto in PEEK impediscono l'estrusione degli O-ring negli spazi liberi. Questa configurazione aumenta la pressione nominale complessiva dell'intero sistema di tenuta e prolunga notevolmente la durata degli O-ring accoppiati.
Montati su pistoni e steli per movimenti alternativi o rotatori, questi anelli assorbono i carichi laterali e mantengono un accurato allineamento assiale. Impediscono il contatto diretto metallo-metallo tra i componenti meccanici, compensano la deflessione radiale generata durante il funzionamento dell'apparecchiatura e proteggono gli elementi di tenuta interni dai danni provocati da carichi laterali irregolari.
|
Articolo
|
Dettagli delle specifiche
|
|---|---|
|
Nome del prodotto
|
Anelli di tenuta in PEEK (polietere etere chetone).
|
|
Materiali disponibili
|
PEEK puro non caricato, PEEK caricato con fibra di carbonio, PEEK modificato lubrificato composito con fibra di carbonio + grafite + PTFE
|
|
Opzioni colore
|
Beige (PEEK naturale), Nero (gradi modificati riempiti)
|
|
Processo di produzione
|
Lavorazione di precisione CNC / Stampaggio ad iniezione di precisione ad alta temperatura
|
|
Tolleranza dimensionale
|
Lavorazione CNC: ±0,02~±0,05 mmStampaggio a iniezione: ±0,08~±0,10 mm
|
|
Rugosità superficiale
|
Lavorazione CNC: Ra 1.6 – Ra 3.2Stampaggio ad iniezione: Ra 3.2 – Ra 6.3
|
|
Certificazioni
|
ISO9001, RoHS, PORTATA
|
|
Tipi di prodotto
|
Anelli di guida in PEEK, anelli di supporto resistenti all'usura, anelli di supporto in PEEK
|
Progettati per punti di tenuta dinamici rotanti e alternativi, gli anelli di tenuta in polietereterchetone mantengono dimensioni stabili in condizioni di pressione e temperatura fluttuanti. Le proprietà anti-scorrimento e anti-flusso freddo integrate prevengono la distorsione permanente della forma durante il movimento ciclico. Grazie alle caratteristiche intrinseche di basso attrito, resistono a ripetuti impatti meccanici e offrono una resistenza all'usura costante.
A differenza delle guarnizioni in gomma flessibili che si basano sul rimbalzo elastico, gli anelli di tenuta in PEEK presentano un'elevata rigidità strutturale, supportando il posizionamento preciso per strutture di tenuta meccanica dinamica.
Sotto carichi alternati continui e sbalzi di temperatura, il materiale evita deformazioni permanenti. Mantiene le interfacce di tenuta ben adattate durante i lunghi cicli operativi, ideale per alberi rotanti e gruppi di tenuta a movimento lineare.
Le caratteristiche naturali di basso attrito riducono al minimo l'usura dell'hardware di accoppiamento. Per le apparecchiature con movimenti relativi frequenti, questi anelli di tenuta riducono la generazione di particelle e consentono condizioni di lavoro senza olio comuni nell'automazione e nei dispositivi medici.
Il PEEK mantiene una forma fisica stabile quando entra in contatto con mezzi idraulici, fluidi da taglio e soluzioni leggermente corrosive. Il degrado e il rigonfiamento sono raramente innescati da agenti chimici non ossidanti, montando apparecchiature di controllo dei fluidi che operano in ambienti moderatamente aggressivi.
Questi elementi scorrevoli sono progettati per configurazioni di tenuta combinate, tra cui Stepseals e Glyd Rings, e funzionano sempre in coppia con elastomeri O-ring.
Gli O-ring forniscono una forza di pretensione costante, mentre le superfici di scorrimento in PEEK entrano direttamente in contatto con i fluidi di processo e le controparti di attrito. Si occupano della resistenza all'usura da scorrimento e del contenimento dei fluidi. Tali prodotti trovano ampia applicazione nei cilindri idraulici alternativi ad alta pressione e nei gruppi di tenuta rotanti.
Una volta inseriti nelle scanalature apposite, i componenti elastici (nella maggior parte dei casi gli O-ring) vengono compressi e producono una forza di precarico radiale. Questa forza costante preme saldamente l'anello di tenuta in PEEK contro la superficie di tenuta accoppiata, ovvero la superficie esterna dell'albero o la parete interna del cilindro.
Grazie alle superfici terminali lavorate con precisione, gli anelli in PEEK si adattano perfettamente per riempire gli spazi microscopici e bloccare le perdite di fluido. All'aumentare della pressione media interna, viene esercitata una maggiore compressione sull'anello di tenuta. La pressione di contatto tra le superfici corrispondenti aumenta di conseguenza, consentendo prestazioni di tenuta autoserrante attivate dalla pressione.
Le parti elastiche producono continuamente una pressione di precarico stabile, mantenendo l'anello di tenuta in PEEK sempre ben aderente alle superfici di accoppiamento in movimento.
La pressione del fluido del sistema agisce sul lato posteriore di ciascun anello in PEEK. Spinge il labbro di tenuta verso l'esterno per aumentare la pressione specifica del contatto, formando così un effetto di tenuta autoserrante sostenibile.
Un guscio scorrevole in PEEK a forma di U racchiude al suo interno una molla energizzata in metallo. Al momento dell'installazione, la molla compressa si espande verso l'esterno per sostenere l'anello scorrevole in PEEK aperto, creando un precarico di contatto iniziale per la tenuta.
Dopo un funzionamento prolungato si verificheranno fluttuazioni di temperatura e una lieve usura abrasiva. La molla interna si rimbalza gradualmente per compensare le variazioni dimensionali e la pressione di contatto di tenuta stabile può essere mantenuta durante l'intero ciclo di servizio.

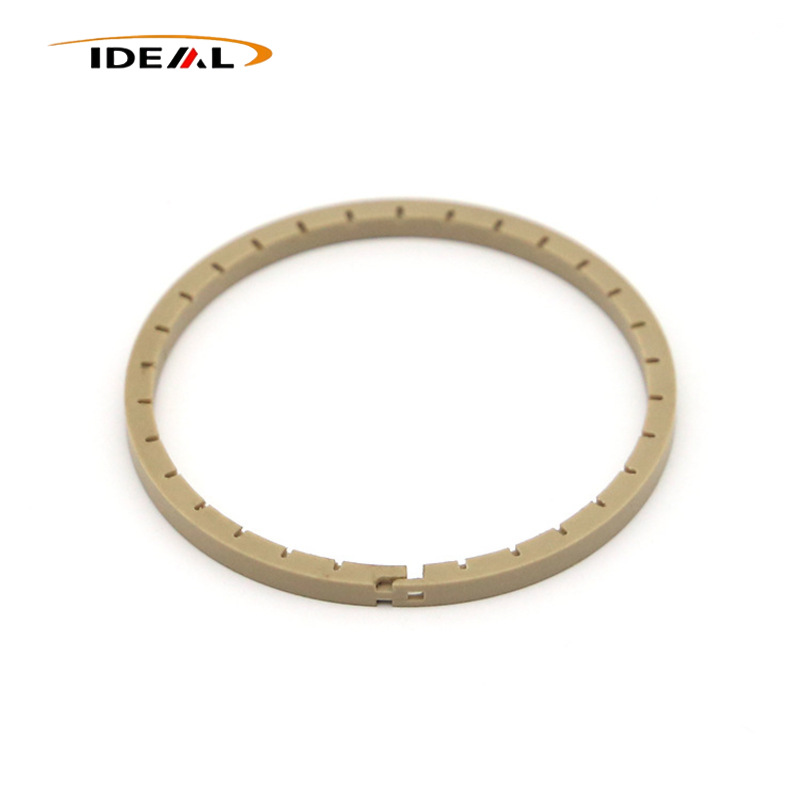

I tagli divisi sono progettati esclusivamente per semplificare l'installazione nelle scanalature di tenuta.
Tacche a spirale:Dopo l'assemblaggio e la compressione, i due lati del taglio a spirale si spostano l'uno contro l'altro e si chiudono completamente. I percorsi di perdita sono in gran parte eliminati, rendendo questo design adatto a scenari ad alta pressione che richiedono perdite di fluido prossime allo zero.
Tagli dritti e tagli angolati semplici:Dopo l'installazione nella posizione della tacca rimangono piccoli spazi di perdita. Questi stili non sono applicabili per la tenuta dinamica ad alta pressione che richiede perdite totali pari a zero.
Per questo motivo, gli anelli aperti a spirale o gli anelli solidi monopezzo non tagliati rimangono la scelta migliore per le applicazioni di tenuta dinamica ad alta pressione.
Grazie ai punti di forza combinati di resistenza allo scorrimento viscoso, stabilità termica, inerzia chimica e resistenza all'abrasione, gli anelli di tenuta in polietereterchetone sono ampiamente utilizzati per macchinari industriali di alta qualità che operano in condizioni di calore elevato, pressione intensa, ambienti corrosivi e ambienti di lavoro ultrapuliti.
Applicato all'interno di scanalature di tenuta di cilindri idraulici ad alta pressione, servovalvole e collettori di valvole come anelli di supporto o anelli di supporto. Bloccano efficacemente l'estrusione causata dall'elevata pressione del fluido e allungano il ciclo di servizio dei componenti di tenuta corrispondenti. Per condizioni di pressione bidirezionale, questi anelli possono essere installati su entrambi i lati del gruppo di tenuta.
Comunemente montato su strumenti per fondo pozzo e gruppi di tenuta della testa pozzo. Di fronte al calore estremo, all'alta pressione e ai fluidi corrosivi del petrolio e del gas nel pozzo, la loro forte capacità anti-strisciamento garantisce un funzionamento stabile a lungo termine. Gli anelli integrati solidi e non divisi sono fortemente consigliati per condizioni di servizio ad altissima pressione.
Utilizzato su camere a vuoto e valvole di gasdotti di processo. Il grado PEEK vergine non riempito è obbligatorio in questo caso per un degassamento estremamente basso, che salvaguarda le tenute FFKM/O-ring. Le varianti PEEK caricate con carbonio sono completamente vietate per tali applicazioni.
Installato sui connettori del reattore e sulle tubazioni del filtro ad alta pressione. Questi anelli mantengono prestazioni stabili se esposti ad acidi, alcali e diversi solventi organici.
Adatto per la tenuta di fluidi ad alta pressione su valvole per l'energia dell'idrogeno e apparecchiature di prova per lo stoccaggio dell'energia.
Ideale per gruppi di valvole per fluidi esposti ad ampi intervalli di temperatura e cicli ripetuti di sterilizzazione che richiedono rigorosi standard di pulizia.
- Focalizzato sugli anelli di tenuta in PEEK ad alte prestazioni per apparecchiature industriali critiche
- Specializzato nella progettazione personalizzata e nella produzione di massa stabile
- Obiettivo: risolvere i difetti di tenuta che i prodotti standard non possono risolvere
- Le guarnizioni si estrudono o si rompono sotto l'alta pressione
- Deformarsi, deformarsi o perdere a temperature elevate
- Corrode o si gonfia nei fluidi chimici
- Si usurano rapidamente nel movimento alternativo/rotatorio
- Incoerenza delle dimensioni che causa un errore di assemblaggio
- Tempi di inattività non pianificati e costi di manutenzione elevati
- Controlliamo lo stress residuo, la planarità e il ritiro da cristallizzazione: fattori chiave ignorati dalla maggior parte dei fornitori
- Le nostre guarnizioni rimangono stabili alle alte temperature e alle alte pressioni
- Nessuna deformazione rapida, nessuna perdita, nessun graffio sulle superfici di accoppiamento
- Maggiore durata e minori interruzioni per la manutenzione
- Due processi affidabili: lavorazione CNC di precisione e stampaggio ad iniezione di precisione
- Ricottura obbligatoria per tutte le guarnizioni in PEEK per stabilizzare le dimensioni
- Controllo qualità dell'intero processo, dal materiale al prodotto finito
- Controllo visivo e dimensionale al 100% prima della consegna
- Formulazioni di materiali personalizzabili per:
- resistenza all'usura
- resistenza alla corrosione
- prestazioni di isolamento
- Stabile in condizioni di lavoro dinamiche (rotatorio/alternativo)
- Eccellente compatibilità chimica e stabilità strutturale
- Sistemi idraulici
- Attrezzature di produzione automatica
- Macchinari per il controllo dei fluidi medici
- Strumenti di precisione e automazione industriale nel mondo
- Produttore professionale di componenti di tenuta in plastica per ingegneria
- Esperienza matura nell'elaborazione del PEEK
- Qualità stabile, consegna affidabile, servizio globale
- Partner a lungo termine per clienti industriali che richiedono guarnizioni ad alte prestazioni
A1: No. Il PEEK vanta un'elevata rigidità con un'elasticità quasi nulla. Tutto il precarico di compressione richiesto per una tenuta ermetica viene fornito da O-ring o molle metalliche energizzate. Il PEEK funge esclusivamente da superficie scorrevole durevole che resiste all'usura e all'erosione chimica.
A2: Entro un intervallo di pressione ragionevole, il meccanismo di autoserraggio aumenta la pressione di contatto e migliora gli effetti di tenuta. Una volta che la pressione supera la soglia nominale, le guarnizioni verranno estruse e danneggiate senza anelli di supporto adeguatamente montati, provocando immediatamente un guasto totale della tenuta.
A3: Nella maggior parte delle condizioni operative, funzionano come componenti rigidi di supporto e protezione. Privi di elasticità intrinseca, devono essere assemblati insieme a guarnizioni elastiche come gli O-ring per formare un sistema di tenuta completo.
A4: Non consigliato affatto. I riempitivi di carbone comportano rischi di degassamento e contaminazione da particolato. Per gli ambienti di produzione di semiconduttori è consentito solo il materiale PEEK puro e non caricato.
