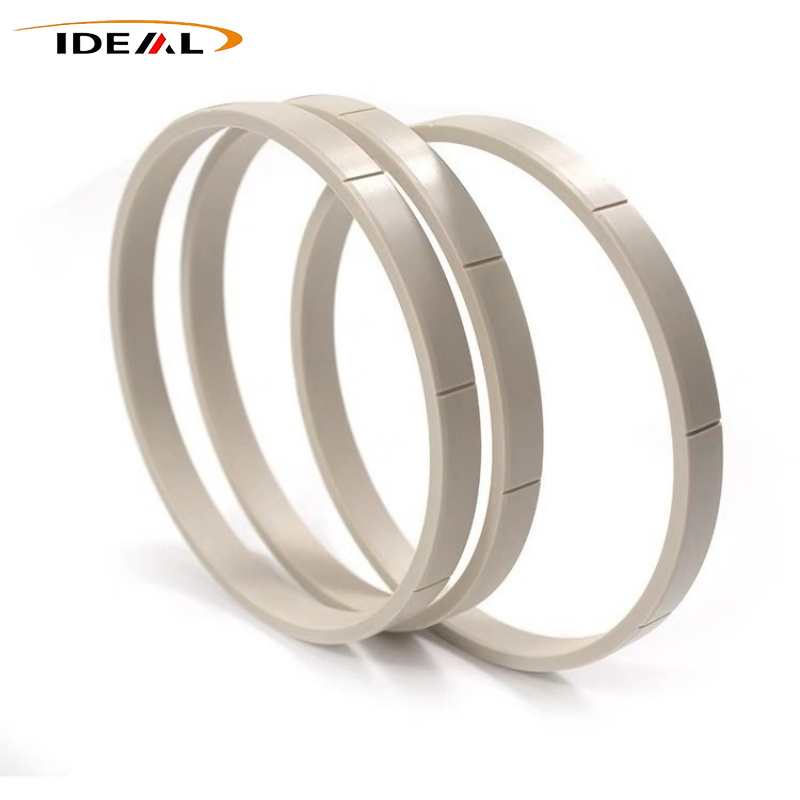

Gli anelli in PEEK della fabbrica Ideal Plastic sono parti funzionali circolari di precisione ampiamente montate all'interno di macchinari industriali di fascia alta. Servono contemporaneamente a limitazioni meccaniche, isolamento sigillato, schermatura contro l'abrasione, separazione dell'isolamento elettrico e posizionamento preciso. Per sofisticate apparecchiature di precisione, sono diventate la soluzione anulare più affidabile sul mercato. Non esitare a contattarci!
Ideal Plastic fornisce anelli China PEEK ad alte prestazioni. Rispetto ai componenti circolari convenzionali realizzati in metallo, nylon o POM, questi anelli combinano resistenza alle alte temperature, autolubrificazione a secco intrinseca, isolamento elettrico, resistenza chimica e prestazioni di scorrimento ultra-basse in un unico componente.

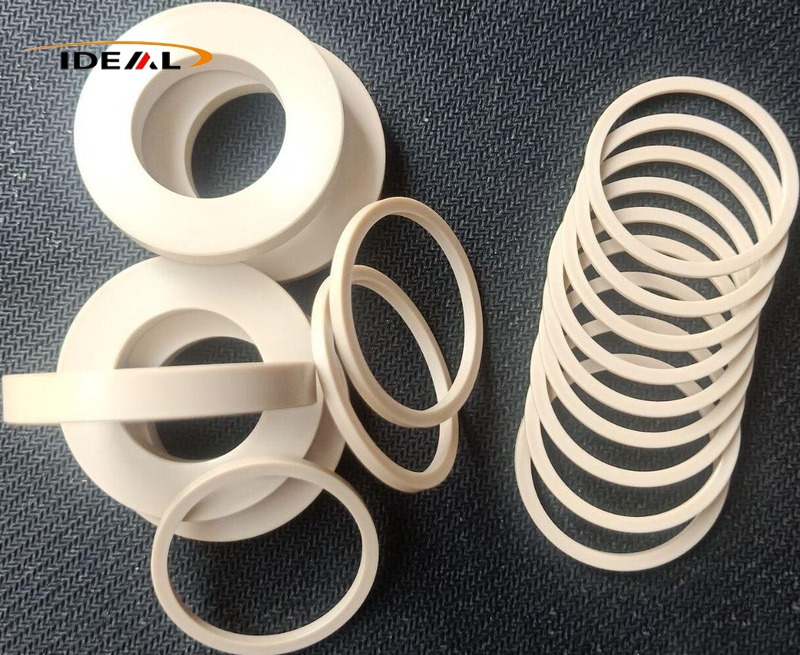

È un termine generico per tutti i componenti in PEEK a forma di anello, piuttosto che una singola parte fissa. Nonostante un profilo circolare uniforme, diversi tipi presentano funzioni su misura per vari scenari industriali. La nostra gamma completa di prodotti include:
- Rondelle e guarnizioni in PEEK
- Anelli antiestrusione in PEEK
- Anelli di tenuta in PEEK
- Anelli di supporto in PEEK
Ogni tipo di anello in PEEK svolge funzioni chiave esclusive nei sistemi di tenuta:
- Anelli di supporto in PEEK: forniscono protezione fisica per gli O-ring e gli anelli di tenuta primari per prevenire danni all'estrusione
- Anelli di tenuta: fungono da barriera centrale per bloccare la penetrazione del fluido
- O-ring: offrono un precarico elastico continuo per mantenere prestazioni di tenuta stabili e affidabili
Ampiamente utilizzati come guarnizioni isolanti e anelli antiusura per coppie di attrito, gli anelli in polietereterchetone vengono installati tra alberi rotanti e cavità delle apparecchiature. Sfruttando la proprietà autolubrificante intrinseca del PEEK per supportare l'attrito a secco senza olio, offrono vantaggi operativi chiave:
- Riduce notevolmente l'attrito e l'abrasione dei componenti
- Proteggono i costosi alberi metallici e gli alloggiamenti delle apparecchiature dai danni dovuti all'usura
- Ridurre efficacemente il rumore di funzionamento meccanico
- Prolungare significativamente la durata dei gruppi di trasmissione
Agendo come anelli elastici ad alte prestazioni e collari limite, questi anelli eccellono nel posizionamento meccanico. Grazie alle eccezionali proprietà anti-scorrimento, mantengono una precisione stabile in condizioni difficili di alta temperatura e alta pressione con i seguenti vantaggi:
- Limitare stabilmente lo spostamento assiale delle parti mobili e bloccare gli spazi del gruppo
- Mantenere la completa integrità dimensionale in condizioni di calore elevato e pressione continua a lungo termine
- Evitare lo spostamento dei componenti e la deviazione della posizione durante il funzionamento prolungato dell'apparecchiatura
- Mantenere una precisione operativa meccanica costante e precisa
Superiori ai tradizionali anelli metallici, gli anelli in PEEK presentano una forte adattabilità ambientale e prestazioni multifunzionali per diverse apparecchiature industriali. I principali vantaggi applicativi sono i seguenti:
Adatto per pompe, valvole e gruppi rotanti per favorire la tenuta, smorzare le vibrazioni e ridurre il rumore di funzionamento
Resiste all'erosione provocata da oli idraulici, liquidi refrigeranti, acidi deboli, alcali deboli e nebbia salina
Proteggi le parti interne principali dei sistemi di fluidi chimici e dei macchinari marini offshore
Evita efficacemente il cedimento dovuto alla ruggine, comune con gli anelli metallici convenzionali
L'elevato punto di fusione del PEEK, l'elevata viscosità del fuso e la rapida velocità di cristallizzazione possono causare difetti di lavorazione come stress residuo, segni di avvallamento, deformazione e scarsa circolarità nelle parti anulari di precisione. Per risolvere questi problemi e garantire una stabilità dimensionale costante a lungo termine, adottiamo soluzioni produttive standardizzate:
Lavorazione CNC di precisione e stampaggio ad iniezione di precisione ad alta temperatura per diversi lotti e esigenze di precisione
La post-elaborazione professionale standard è adatta per entrambi i metodi di produzione
Elimina efficacemente i difetti di lavorazione e garantisce stabilità dimensionale duratura per le applicazioni finali
Questo percorso di produzione funziona bene per anelli a parete sottile, anelli di grande diametro, anelli CMP a semiconduttore, componenti anulari per uso medico, anelli a forma speciale scanalati/a gradini, pezzi personalizzati non standard e campioni di ricerca e sviluppo in piccoli lotti. Non è necessaria l'apertura dello stampo. Gli ordini personalizzati basati su disegni tecnici o campioni fisici sono pienamente accettabili.
Vantando un'eccezionale precisione di lavorazione, la tolleranza dimensionale può raggiungere ±0,01 mm. Circolarità e planarità sono ben controllate. Una sessione di ricottura dedicata dopo la lavorazione allevia completamente lo stress interno, quindi non emergeranno deformazioni permanenti dopo l'installazione.
Detto questo, la lavorazione CNC deve ancora affrontare ostacoli tangibili quando si maneggiano anelli in PEEK a parete sottile e di grande diametro. I pezzi tendono a deformarsi sotto la forza di serraggio; il rimbalzo del materiale avviene subito dopo il taglio; la planarità e la circolarità sono difficili da stabilizzare. Il calore di taglio eccessivo scioglie parzialmente il materiale PEEK, provocando la formazione di bave e una struttura superficiale ruvida.
1. Adottiamo dispositivi di fissaggio degli utensili con superfici di contatto morbide per ridurre la tensione di serraggio;
2. eseguiamo il taglio a strati con profondità di taglio ridotta; i pezzi vengono sottoposti a ricottura subito dopo la lavorazione di sgrossatura prima di procedere al taglio fine;
3. I parametri di taglio sono ottimizzati, abbinati a utensili da taglio affilati;
4. Viene adottato il raffreddamento a nebbia invece di immergere i pezzi in un liquido refrigerante massiccio.
Lo stampaggio a iniezione si adatta agli ordini industriali di massa di anelli piatti standard, anelli di ritenzione e collari limite. Il costo di produzione unitario diminuisce significativamente con le tirature di grandi volumi. Strutture complesse con scanalature e gradini possono essere modellate in una sola volta, garantendo un'eccellente coerenza dimensionale su interi lotti.
Lo stampaggio a iniezione di PEEK comporta tuttavia difficoltà intrinseche. La sua viscosità di fusione estremamente elevata porta a una scarsa fluidità. Gli anelli a parete sottile spesso presentano riempimenti incompleti, segni di avvallamento e linee di saldatura evidenti. La rapida cristallizzazione crea un enorme stress interno durante lo stampaggio, che causa deformazioni una volta che i prodotti vengono sformati.
1. La temperatura di plastificazione accurata è controllata tra 380 ℃ e 420 ℃;
2. le guide dello stampo e le strutture dei cancelli sono state riprogettate per un migliore flusso del fluido;
3. il mantenimento della pressione segmentato e il raffreddamento a gradiente migliorano i risultati di riempimento del materiale fuso, mentre gli stampi a temperatura costante si raffreddano lentamente;
4. La ricottura graduale viene eseguita dopo lo stampaggio per rilasciare completamente lo stress di stampaggio.

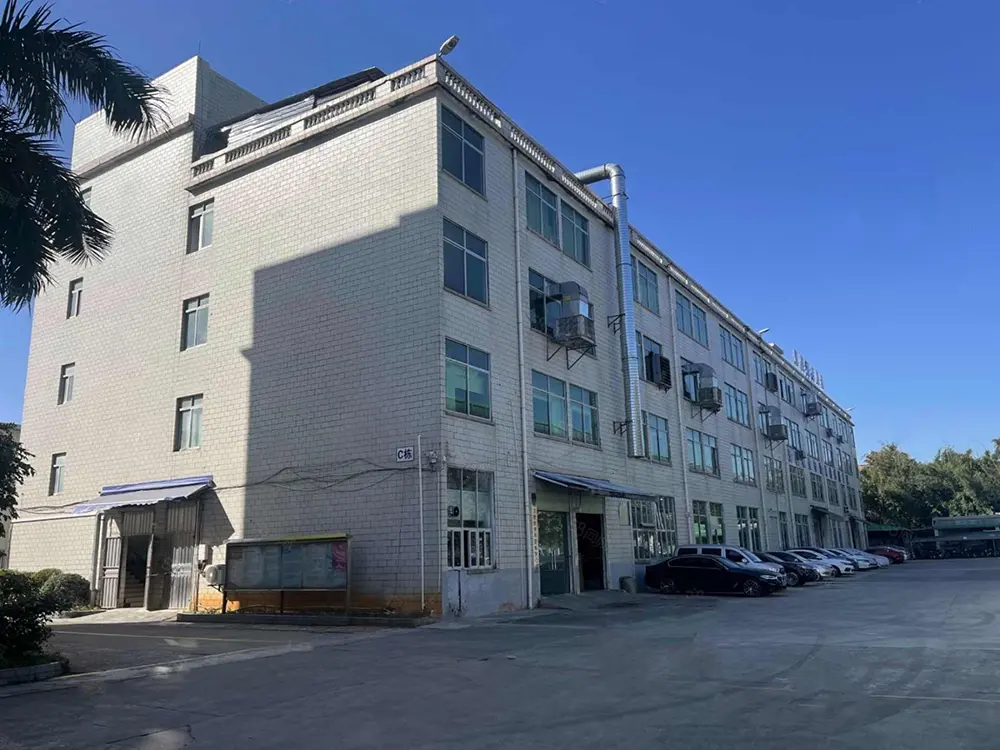

- Specializzato in ricerca e sviluppo e produzione di parti anulari in PEEK
- Funzionalità integrate: ricerca e sviluppo interni dei materiali, sviluppo di stampi, lavorazione CNC di precisione, stampaggio a iniezione ad alta temperatura
- Competenza in prodotti stimolanti: anelli in polietere etere chetone di alta precisione, a parete sottile, di grande diametro e di forma irregolare
- I processi ottimizzati risolvono i problemi comuni del settore: riempimento insufficiente del materiale fuso, deformazione indotta da stress, scarsa planarità e prestazioni discontinue da lotto a lotto
- Controllo di qualità a ciclo completo che copre l'approvvigionamento delle materie prime, la produzione e il post-trattamento
- Solo pellet di PEEK vergine al 100%; sono vietati i materiali riciclati o miscelati
- COA (Certificato di Analisi) disponibile per lotto su richiesta
- Gradi di materiali disponibili:
-Vergine PEEK1000
- PEEK rinforzato con fibra di vetro al 30% (GF30)
- PEEK rinforzato con fibra di carbonio al 30% (CF30)
- PEEK modificato con PTFE
- PEEK antistatico ESD
- PEEK di grado medico
- Assenza di bolle, fori di spillo, segni di avvallamento, crepe, deformazioni, delaminazione o linee di saldatura prominenti sulle superfici
- Foro interno, cerchio esterno e superfici terminali completamente sbavate, senza spigoli vivi
- Sono severamente vietati scheggiature dei bordi, graffi profondi e contaminazione da olio
- Per anelli in PEEK per camere bianche: superfici prive di polvere e residui di particelle fini
- Parti standard: tolleranza ±0,05mm
- Parti personalizzate di alta precisione: tolleranza ±0,01 mm
- Ispezione rigorosa per circolarità, planarità, uniformità dello spessore della parete e perpendicolarità
- Garantire uno spazio di montaggio stabile per evitare inceppamenti o allentamenti
- Controllo aggiuntivo della planarità per anelli a parete sottile per evitare deformazioni
- Tutti gli anelli in polietere etere chetone di precisione sono sottoposti a ricottura graduale dopo la lavorazione
- Eliminare lo stress residuo generato dalla lavorazione CNC o dallo stampaggio a iniezione
- Prevenire il cambiamento di forma, la deriva dimensionale e il cedimento per scorrimento viscoso in condizioni di servizio a lungo termine ad alta temperatura e pressione continua
- Tornitura e fresatura CNC
- Stampaggio ad iniezione ad alta temperatura
- Produzione personalizzata basata su disegno per clienti industriali globali
- Gamma di prodotti: componenti in PEEK vergine, rinforzato con fibra di carbonio e antistatico modificato (anelli antiusura, parti di posizionamento)
- Elettronica automobilistica
- Apparecchiature di trasmissione a semiconduttori
- Sistemi di controllo dei fluidi marini
- MOQ flessibile
- Tempi di consegna affidabili
- Componenti in plastica ad alte prestazioni su misura per clienti industriali in tutto il mondo
Gli anelli di supporto Peek mantengono una resistenza strutturale stabile a temperature elevate e resistono al rammollimento, alla deformazione permanente e allo scorrimento sotto stress termico prolungato.
L'implementazione tipica riguarda gli assemblaggi elettronici automobilistici, le nuove strutture interne dei motori energetici, i componenti limite dei sensori ad alta temperatura, le apparecchiature di riscaldamento industriale e l'hardware aerospaziale esposto a frequenti cicli termici.
Grazie al basso coefficiente di attrito intrinseco, il PEEK genera limitati detriti dovuti all'abrasione durante il movimento continuo ed evita la contaminazione dell'olio all'interno degli alloggiamenti sigillati. Le varianti caricate in fibra di carbonio e modificate in PTFE aumentano ulteriormente la resistenza all'usura in scenari di carico pesante.
Applicazioni comuni: inserti antiusura per giunti robot, anelli reggispinta di trasmissione, componenti rotanti antiusura per pompe e valvole, linee di trasmissione di semiconduttori e apparecchiature mediche senza olio.
La pressione e il calore sostenuti difficilmente innescano una deformazione permanente nel PEEK. Gli spazi di assemblaggio rimangono costanti nel corso degli anni, arrestando efficacemente l'allentamento assiale e l'offset del posizionamento. Questo vantaggio li rende la scelta migliore per le strutture di posizionamento di precisione.
Scenari applicabili: componenti limite per strumenti di precisione, inserti di posizionamento per la gestione dei wafer, distanziatori isolanti per test ottici e parti di utensili di precisione personalizzate.
Questi anelli tollerano fluidi idraulici, refrigeranti, acidi deboli, alcali deboli, solventi organici e nebbia salina costiera. Esenti dai problemi di ruggine riscontrati sulle parti metalliche, evitano anche i rischi di rigonfiamento e idrolisi tipici delle plastiche per uso generale.
Sono ampiamente installati in gruppi di pompe e valvole chimiche, apparecchiature di controllo dei fluidi offshore, strumenti di test marini e hardware di sistemi di raffreddamento automobilistici.
A1: Produciamo anello piatto in PEEK, anello di fissaggio in PEEK, anello a gradino in PEEK, anello scanalato in PEEK, anello CMP in PEEK e anello di spinta in PEEK.
R2: Sì. Il PEEK è dotato di autolubrificazione intrinseca. Supporta il funzionamento a lungo termine con attrito a secco senza inquinamento da petrolio, adattandosi perfettamente a camere bianche, macchinari medici, apparecchiature per la lavorazione degli alimenti e dispositivi per il vuoto.
A3: L'utilizzo intercambiabile non è consigliato:
1）Non applicare mai anelli antiestrusione in PEEK come elementi di tenuta primari, altrimenti si verificheranno continue perdite di fluido.
2）Non utilizzare rondelle in PEEK per sostituire le guarnizioni per la tenuta ad alta pressione; una planarità insufficiente provocherà un trafilamento medio.

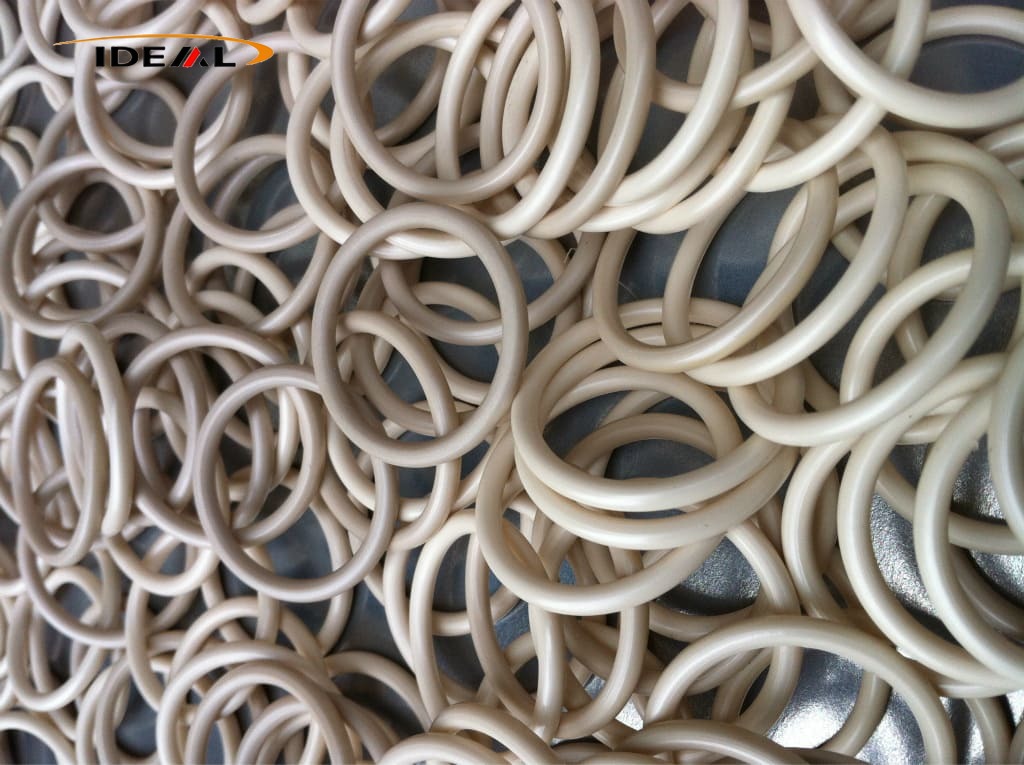

3）Non aspettarti che gli O-ring in PEEK forniscano lo stesso effetto di tenuta elastica offerto dagli O-ring in gomma.
