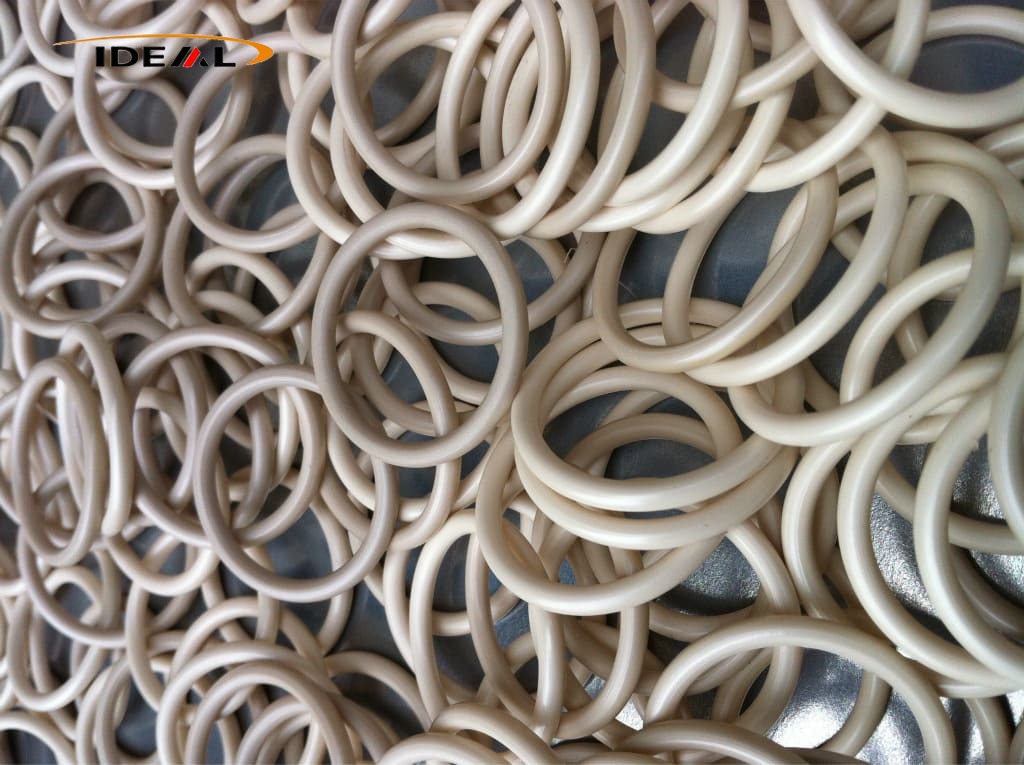

Ideal Plastic offre O-ring in PEEK nelle specifiche standard AS568 e GB, nonché dimensioni personalizzate non standard. Disponibili in PEEK vergine e in qualità modificate, come fibra di carbonio o riempita di grafite, questi O-ring sono prodotti utilizzando una combinazione di lavorazione CNC di precisione e stampaggio a iniezione ad alta temperatura. Un processo completo di ricottura di distensione elimina efficacemente problemi come deformazione, rigonfiamento e perdite causati dai cicli termici, garantendo precisione dimensionale e stabilità di gran lunga superiori alle guarnizioni in plastica standard. Richiedi un preventivo!
Gli O-ring in PEEK forniti dal produttore Ideal Plastic sono componenti di tenuta statica rigida di precisione. Sono progettati principalmente per la tenuta statica e la tenuta con micromovimento a bassa velocità e corsa breve, in grado di soddisfare i requisiti di tenuta in condizioni di lavoro estreme.
Riempiono con precisione gli spazi tra le parti accoppiate per prevenire efficacemente perdite di liquidi, fughe di gas e perdite di vuoto. Allo stesso tempo, impediscono l'ingresso di polvere, impurità e contaminanti esterni nelle apparecchiature, garantendo prestazioni di tenuta complessive affidabili.
Caratterizzati da una forma ad anello rotondo e una sezione trasversale circolare, gli O-ring in PEEK richiedono scanalature per O-ring standard prelavorate sull'attrezzatura per l'installazione. Realizzati in conformità agli standard statunitensi AS568 e agli standard metrici nazionali, supportano la produzione standardizzata su larga scala con un'eccellente compatibilità universale.
Gli O-ring in PEEK sono fondamentalmente diversi dalle guarnizioni in PEEK e non possono essere sostituiti arbitrariamente. Gli O-ring in PEEK vengono applicati per la sigillatura a scanalatura per ottenere una tenuta statica stabile e una leggera tenuta dinamica. Al contrario, le guarnizioni in PEEK presentano contorni flessibili, diverse opzioni di spessore e profili personalizzabili. Realizzano una tenuta su ampia area tramite compressione della superficie della flangia e sono adatti per varie superfici di tenuta a flangia piatta e ampia.
È severamente vietato sostituire le guarnizioni della flangia con O-ring in PEEK. L'area di contatto ultra-piccola degli O-ring causerà una compressione irregolare sulle superfici della flangia e aumenterà notevolmente il rischio di guasti alla tenuta.
Realizzato in materiale PEEK di alta qualità, il prodotto ha un punto di fusione elevato, scarsa fluidità della fusione e evidente ritiro da cristallizzazione, offrendo elevata stabilità strutturale e adattabilità alle difficili condizioni di lavoro industriali.
In quanto parti di tenuta statica rigida e di precisione, i prodotti sono applicabili alla tenuta statica e alla tenuta con micromovimento a bassa velocità in condizioni estreme. Prevengono in modo affidabile le perdite di liquidi e gas, evitano la perdita di vuoto e isolano i contaminanti esterni, mantenendo prestazioni di tenuta stabili a lungo termine.
Adottando una struttura circolare standardizzata con sezione trasversale rotonda, gli O-ring si adattano perfettamente alle scanalature anulari standard. Lo stretto contatto interno garantisce una tenuta statica stabile e leggeri effetti di tenuta dinamica.
Realizzati rigorosamente in conformità con gli standard statunitensi AS568 e gli standard metrici nazionali, i prodotti presentano specifiche unificate, che supportano la produzione standardizzata industriale su larga scala con forte universalità e adattabilità.
Gli O-ring in PEEK e le guarnizioni in PEEK hanno un posizionamento applicativo distinto. Gli O-ring sono specializzati per scenari di tenuta di tipo scanalato, mentre le guarnizioni in PEEK personalizzabili si adattano alla tenuta di flange piatte di grandi dimensioni. È vietata la sostituzione arbitraria per evitare rischi di guasti alla tenuta.
Beneficiando delle proprietà intrinseche del materiale PEEK, i prodotti possiedono resistenza alle alte temperature grazie all'elevato punto di fusione. La loro scarsa fluidità del fuso e il significativo ritiro da cristallizzazione garantiscono un'elevata stabilità di formatura strutturale, adatta per un servizio a lungo termine in ambienti industriali complessi e difficili.
La struttura di tenuta professionale a scanalatura garantisce una compressione uniforme e un'aderenza perfetta. Diversamente dalla modalità di compressione piatta delle guarnizioni, evita efficacemente sollecitazioni irregolari sulle superfici della flangia ed elimina i pericoli nascosti di perdite e guasti alla tenuta.
|
Articolo
|
Specifica
|
|---|---|
|
Nome del prodotto
|
O-ring in PEEK (polietere etere chetone).
|
|
Materiale
|
PEEK non caricato, PEEK caricato con carbonio, PEEK caricato con grafite/PTFE
|
|
Colore
|
Nero, Beige
|
|
Diametro della sezione trasversale standard USA AS568
|
1,78 mm (0,070"), 2,62 mm (0,103"), 3,53 mm (0,139"), 5,33 mm (0,210")
|
|
Diametro della sezione trasversale GB/T3452.1
|
1,80 mm, 2,65 mm, 3,55 mm, 5,30 mm, 7,00 mm
|
|
Servizio di campionatura
|
Da negoziare
|
|
Certificazioni
|
ISO9001, RoHS, PORTATA
|
|
Classificazione standard delle dimensioni
|
O-ring PEEK AS568 standard USA, O-ring PEEK standard GB/T 3452.1, personalizzazione non standard
|
Rispetto alla plastica per uso generale, la produzione di O-Ring in PEEK pone barriere tecniche molto più elevate. Due processi maturi di produzione di massa dominano il settore: lavorazione CNC di precisione e stampaggio a iniezione di precisione ad alta temperatura. I due metodi differiscono notevolmente in termini di caratteristiche dei pezzi finiti, volumi di ordini adeguati e fasce di costo complessive.
|
Modulo di elaborazione
|
Descrizione dettagliata
|
|---|---|
|
Flusso di lavoro di produzione completo
|
Inizia con l'ispezione della qualità dei materiali in barre e fogli in PEEK puro importati. I grezzi vengono sottoposti a un trattamento di prericottura per eliminare preventivamente lo stress interno della materia prima. Dopo la tornitura CNC preliminare per formare semilavorati anulari, viene eseguita la tornitura di finitura di precisione per ottimizzare il profilo della sezione trasversale, seguita dalla calibrazione della concentricità. Tutti i pezzi verranno sottoposti a ricottura secondaria di distensione per eliminare lo stress residuo da taglio, quindi verranno sottoposti a lucidatura superficiale, rimozione delle bave e test dimensionali su vasta scala prima della consegna.
|
|
Sfide chiave dell'elaborazione
|
I pezzi anulari in PEEK a parete sottile sono strutturalmente fragili. I metodi convenzionali di bloccaggio e taglio causano facilmente vibrazioni meccaniche e deformazione elastica. Dopo aver rilasciato l'attrezzatura, il rimbalzo del materiale causerà obliquità, distorsione ovale e forme irregolari, con conseguente scarsa precisione di assemblaggio e rischi nascosti di perdite di tenuta.
|
|
Soluzioni di ottimizzazione personalizzate
|
Dotare di dispositivi morbidi flessibili personalizzati per disperdere la pressione di serraggio concentrata ed evitare la deformazione locale dell'estrusione. Adottare il posizionamento del supporto su un'ampia area per migliorare la stabilità complessiva del pezzo durante la lavorazione. Abbina gli utensili da taglio speciali PEEK professionali e riduci la velocità di avanzamento per indebolire l'impatto e le vibrazioni del taglio. Implementare un allentamento graduale del dispositivo dopo la lavorazione per evitare il rilascio improvviso della tensione e la deformazione permanente della parte.
|
|
Modulo di elaborazione
|
Descrizione dettagliata
|
|---|---|
|
Procedura di stampaggio standard
|
I pellet in PEEK sono completamente essiccati e deumidificati per eliminare i difetti di umidità. Le materie prime vengono fuse uniformemente nella botte a una temperatura costante di 360–400°C, quindi iniettate ad alta pressione in uno stampo a temperatura costante (180–210°C). Viene applicato un preciso mantenimento della pressione per standardizzare la cristallizzazione del materiale, seguito da un raffreddamento lento graduale. Dopo la sformatura, tutte le parti vengono sottoposte a distensione della ricottura unificata, rifilatura superficiale e verifica dimensionale completa per garantire prodotti finiti qualificati.
|
|
Difficoltà intrinseche del processo
|
Il materiale PEEK presenta elevata cristallinità e ritiro continuo durante la fase di raffreddamento e modellatura. Lievi fluttuazioni nella temperatura di stampaggio causeranno direttamente un restringimento incoerente del diametro interno e del diametro del cavo, con conseguente tolleranza dimensionale instabile e scarsa uniformità del lotto degli O-ring finiti.
|
|
Misure di controllo di precisione
|
Implementare il controllo della temperatura costante a circuito chiuso sia per il cilindro che per lo stampo per bloccare costantemente l'intervallo di temperatura e ridurre al minimo la variazione termica. Ottimizza il tempo di mantenimento della pressione e i parametri del ciclo di raffreddamento per bilanciare la velocità di cristallizzazione del materiale e il tasso di ritiro in tutte le direzioni. Uniforma lo stress interno dei prodotti finiti attraverso il trattamento di ricottura post-stampaggio, migliorando sostanzialmente la stabilità dimensionale degli O-ring in PEEK prodotti in serie.
|
Lavorati a partire da materiale solido in PEEK vergine, gli O-ring in PEEK sono componenti di tenuta statica rigida e di precisione. Differenti dalle guarnizioni elastiche realizzate in gomma, nylon, POM o PTFE standard, offrono una capacità di tenuta affidabile in ambienti difficili dove i materiali di tenuta tradizionali faticano a mantenere le prestazioni.
Supportato da una composizione molecolare stabile, il PEEK resiste notevolmente allo scorrimento viscoso. Il trattamento di ricottura rimuove lo stress residuo interno, consentendo a questi O-ring di mantenere uno stretto contatto con le superfici di tenuta in condizioni di temperatura fluttuante e pressione continua. I cicli di manutenzione delle apparecchiature possono essere notevolmente estesi.
Il materiale tollera un'ampia gamma di lubrificanti, refrigeranti e fluidi idraulici. Evita il rigonfiamento, la dissoluzione o l'infragilimento quando esposto a sostanze leggermente corrosive, adattandosi ai punti di tenuta statici su tubazioni chimiche e sistemi di trattamento dei fluidi.
Installati all'interno di camere di riscaldamento e apparecchiature con frequenti sbalzi di temperatura, gli O-ring in PEEK non si ammorbidiscono né si deformano come la normale plastica. La forma della sezione trasversale originale viene preservata sotto carico, prevenendo l'espansione dello spazio di tenuta e perdite persistenti in condizioni statiche ad alta temperatura.
La resina base PEEK non contiene plastificanti o additivi volatili. Il rilascio volatile rimane minimo alle alte temperature, eliminando la contaminazione delle particelle all'interno delle camere sigillate. Questa proprietà rende gli O-ring in PEEK ampiamente utilizzati per apparecchiature per la lavorazione di wafer semiconduttori, contenitori per vuoto e macchinari per la sterilizzazione medica.
Classificati come tenute statiche rigide di precisione, gli O-Ring in PEEK si distinguono per la tolleranza alle alte temperature, l'eccezionale resistenza allo scorrimento viscoso, l'inerzia chimica, il basso degassamento e l'autolubrificazione intrinseca. Sono progettati principalmente per la tenuta statica e la micro tenuta alternativa a corsa breve e a bassa velocità e non sono adatti per i servizi di tenuta alternativa dinamica a corsa lunga ad alta frequenza.
Il PEEK di grado vergine presenta una volatilità estremamente bassa per evitare la contaminazione della camera e resiste alle microperdite indotte dallo scorrimento viscoso durante il funzionamento sotto vuoto di lunga durata.
Questi dispositivi funzionano con un leggero movimento continuo e cicli di avvio-arresto intermittenti, dove le ricariche regolari di grasso non sono pratiche. La naturale proprietà autolubrificante del PEEK consente un funzionamento esente da manutenzione.
Le apparecchiature devono affrontare drastiche fluttuazioni di temperatura e esposizione a mezzi chimici; le guarnizioni in plastica standard si gonfiano e si degradano facilmente in tali ambienti.
Sostiene temperature cicliche che vanno da -60°C a 260°C e resiste alla deformazione e alle perdite in caso di ripetute alternanze termiche.
- Specializzati in O-ring PEEK personalizzati (elementi di tenuta in plastica rigida)
- Progettato per ambienti ad alta temperatura, alta pressione, vuoto e corrosivi
- Sostituisce le tradizionali guarnizioni in gomma per condizioni di lavoro estreme
- Elimina perdite nascoste e guasti intermittenti alla tenuta
- Resiste alla deformazione da scorrimento in condizioni di calore elevato a lungo termine
- Riduce il degassamento volatile e la contaminazione delle particelle nel vuoto
- Garantisce prestazioni di tenuta stabili nelle apparecchiature critiche
- Utilizza solo resina PEEK vergine al 100%.
- Nessun materiale riciclato per semiconduttori, applicazioni mediche e pulite
- Materiali selezionati in base alle condizioni di lavoro, alle esigenze di precisione e al volume degli ordini
- Basso degassamento, zero rilascio di particelle, conformità a rigorosi standard di pulizia
- Prodotto su disegno del cliente o specifiche standard: AS568 / GB/T3452
- Controllo rigoroso del diametro interno (ID) e del diametro del cavo
- Superficie di tenuta curva priva di graffi, ammaccature, pori, crepe e inclusioni
- Nessuna sbavatura, bava o segno visibile di utensili
- Linee di separazione dello stampo situate lontano dalle aree di saldatura (per pezzi stampati)
- Ricottura obbligatoria per tutti gli O-ring in PEEK di fascia alta
- Elimina lo stress residuo dalla lavorazione e dallo stampaggio
- Previene la deformazione, l'allargamento dello spazio e le perdite causate dal ciclo termico
- Garantisce stabilità dimensionale a lungo termine

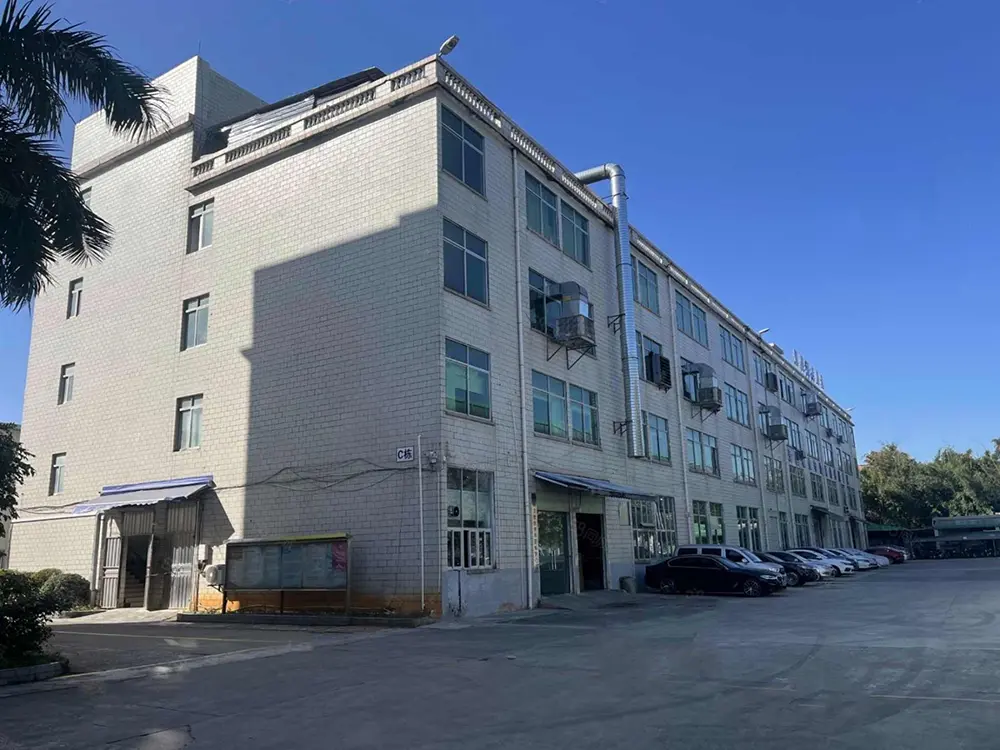

- Officine CNC di precisione interne
- Supporta la personalizzazione tramite disegni o campioni
- Capace sia di lavorazione CNC che di stampaggio ad iniezione di precisione
- Qualità costante per piccoli lotti e produzione di massa
- Attrezzature per la produzione di semiconduttori
- Dispositivi medici e sistemi di sterilizzazione
- Camere e componenti ad alto vuoto
- Nuovi strumenti energetici, chimici e di precisione
- Prodotti esportati a livello globale
- Serve clienti internazionali nei settori delle apparecchiature di fascia alta
- Concentrarsi su partnership di tenuta a lungo termine, stabili e affidabili
A1: La lavorazione CNC non richiede stampi personalizzati e garantisce tempi di consegna più rapidi. Supporta dimensioni personalizzate completamente non standard e offre un controllo dello stress più rigoroso, perfettamente adatto per campioni, ordini di piccoli lotti e applicazioni di sigillatura ad alta precisione nei campi dei semiconduttori e della medicina. Lo stampaggio a iniezione è conveniente per ordini di grandi volumi di dimensioni standard, anche se si applicano tariffe per lo stampo e i tempi di consegna sono più lunghi. Puoi condividere i tuoi disegni, la quantità dell'ordine e le condizioni di lavoro e noi ti consiglieremo di conseguenza la soluzione di produzione più adatta.
R2: La ricottura è fortemente consigliata per le tenute installate in ambienti ad alta temperatura, sotto vuoto o continuamente pressurizzati. Per applicazioni generali a temperatura ambiente con bassa pressione, il processo può essere omesso per ridurre i costi previa valutazione.
R3: Di seguito sono elencate quattro cause principali comuni:
① Le scanalature sono progettate per adattarsi agli O-ring in gomma, portando a tassi di compressione non corrispondenti;
② Le guarnizioni saltano il trattamento di ricottura e si deformano gradualmente man mano che lo stress residuo si rilascia in condizioni di servizio;
③ Sono presenti segni visibili di utensili o bave sulle superfici di tenuta;
④ Scarsa precisione di lavorazione delle scanalature dell'attrezzatura.
Fornisci gentilmente i tuoi parametri operativi e i disegni delle scanalature e noi analizzeremo il problema e proporremo soluzioni mirate.
A4: È necessaria un'attenta valutazione per scenari con forti impatti continui e forti vibrazioni ad alta frequenza. Il PEEK presenta un'elevata rigidità ma una bassa elasticità, quindi funziona meglio per la sigillatura statica. Per ambienti con forti vibrazioni, suggeriamo di ottimizzare le strutture delle scanalature o di esplorare gradi PEEK modificati riempiti come alternative.
