Descrizione del prodotto

Le guarnizioni in PEEK sono componenti di tenuta di precisione realizzati in polietereterchetone ad alte prestazioni, classificati come guarnizioni in plastica tecnica speciale di alta qualità. A differenza delle guarnizioni in gomma, PTFE o nylon, raggiungono un mix equilibrato di rigidità, stabilità dimensionale costante e prestazioni di tenuta affidabili. Sono ampiamente utilizzati per la sigillatura statica, l'ammortizzazione della spaziatura e l'isolamento elettrico in condizioni di lavoro impegnative, tra cui alte temperature, intensa corrosione chimica, ambienti sottovuoto e frequenti movimenti alternativi.

Classificate come parti di tenuta statiche piatte, le guarnizioni in polietereterchetone (PEEK) hanno uno scopo principale: sigillare l'interfaccia per bloccare perdite di liquidi e gas. La loro funzione differisce nettamente dalle rondelle in PEEK, che sono progettate per la spaziatura, il carico, la riduzione dell'attrito, l'isolamento e persino la dispersione della pressione dei bulloni. La maggior parte è disponibile in fogli sottili. Lo stretto contatto tra i piani superiore e inferiore e le facce della flangia crea l'effetto di tenuta.

Contrariamente alle guarnizioni elastiche come gli O-ring, questi sono componenti rigidi e semirigidi senza capacità di rimbalzo intrinseca. La tenuta è ottenuta interamente attraverso la forza di precarico dell'assemblaggio.

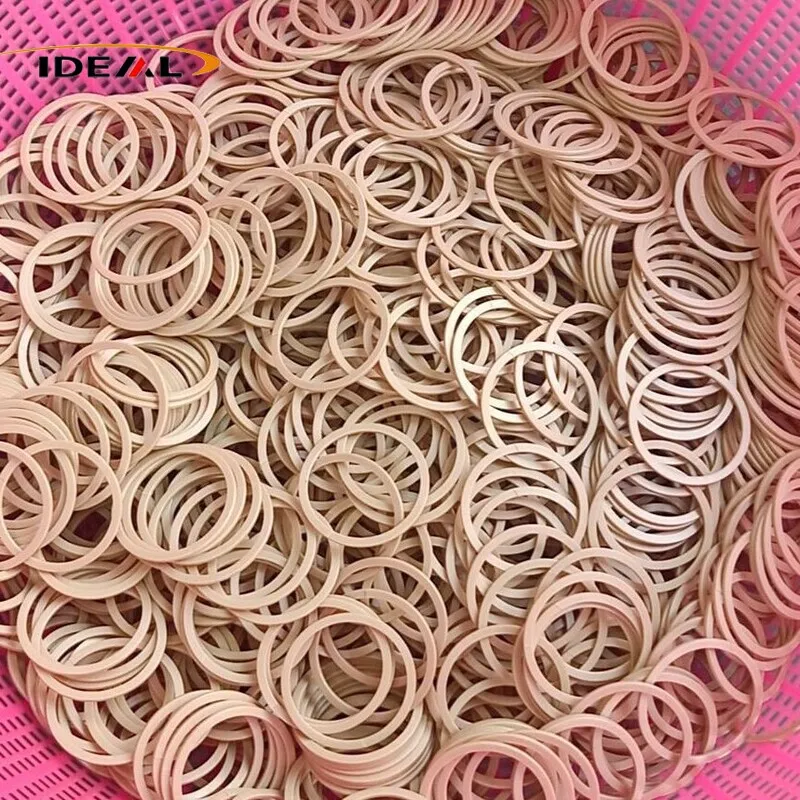

PEEK gaskets

Classificazione e funzionalità del prodotto

Gli anelli in PEEK rappresentano un'ampia famiglia di componenti polimerici circolari, invece di una singola parte industriale di tipo fisso. Realizzate con geometrie rotonde uniformi, queste parti in PEEK sono funzionalmente differenziate per soddisfare diversi scenari di tenuta industriale e posizionamento meccanico. La nostra gamma completa di prodotti copre una gamma completa di specifiche principali:

Rondelle e guarnizioni in PEEK
Anelli antiestrusione in PEEK
Anelli di tenuta in PEEK
Anelli di supporto in PEEK

Ogni tipo di anello in PEEK ha uno scopo unico e mirato nei sistemi di tenuta integrati, lavorando in collaborazione per garantire un funzionamento stabile e affidabile delle apparecchiature:

Anelli antiestrusione in PEEK: proteggono efficacemente gli O-ring e gli elementi di tenuta principali dalla deformazione e dai guasti dell'estrusione in condizioni operative estreme ad alta pressione
Anelli di tenuta in PEEK: fungono da strato isolante centrale per intercettare mezzi liquidi e gassosi, arrestando le perdite tra il sistema
O-ring: forniscono una forza di compressione elastica sostenuta, garantendo stabilità di tenuta ermetica a lungo termine per gli assemblaggi meccanici

Prestazioni autolubrificanti e antiusura

Gli anelli in PEEK sono ampiamente utilizzati come guarnizioni isolanti e inserti antiusura per coppie di attrito, installati tra alberi rotanti e cavità di apparecchiature. Utilizzando le caratteristiche autolubrificanti intrinseche del PEEK, questi anelli consentono un funzionamento affidabile con attrito a secco senza olio, apportando sostanziali vantaggi meccanici:

Ridurre al minimo l'attrito superficiale e l'usura progressiva dei componenti
Proteggi gli alberi metallici di alto valore e gli alloggiamenti delle apparecchiature dai danni dovuti all'abrasione
Ridurre il rumore di funzionamento meccanico per un funzionamento più fluido dell'attrezzatura
Prolungare la durata complessiva dei sistemi rotanti e di trasmissione

Posizionamento ad alta precisione e stabilità dimensionale estrema

Fungendo da collari limite ad alta stabilità e anelli elastici anti-spostamento, gli anelli in PEEK garantiscono un posizionamento meccanico preciso. Dotati di un'eccezionale resistenza anti-scorrimento, mantengono una rigida precisione dimensionale in ambienti sostenuti ad alta temperatura e alta pressione, con punti di forza chiave come di seguito:

Limitare efficacemente il movimento assiale delle parti mobili e stabilizzare gli spazi di montaggio
Preservare la completa integrità dimensionale in caso di carichi di lavoro estremi prolungati
Elimina l'offset delle parti e la deviazione di posizione durante il funzionamento dell'attrezzatura a ciclo lungo
Mantenere costantemente l'accuratezza della corrispondenza meccanica ad alta precisione

Punti di forza delle applicazioni industriali versatili

Superando le tradizionali controparti metalliche, gli anelli in PEEK presentano una durata ambientale superiore e un'adattabilità multiscenario, adatti ad ambienti operativi industriali rigorosi. I principali vantaggi applicativi includono:

Assistenza alla tenuta e riduzione delle vibrazioni: ottimizzato per pompe, valvole e apparecchiature rotanti per aumentare la tenuta della tenuta assorbendo le vibrazioni e riducendo il rumore di funzionamento
Ampia resistenza chimica: resiste all'erosione provocata da olio idraulico, refrigerante, acidi deboli, alcali deboli e nebbia salina
Protezione dei componenti principali: isola e salvaguarda le parti chiave interne dei sistemi di fluidi chimici e dei macchinari marini offshore
Alternativa antiruggine: evita completamente la ruggine e i guasti dovuti all'ossidazione inerenti agli anelli metallici

Proprietà dei materiali e tecnologie di produzione professionali

Le caratteristiche intrinseche del materiale PEEK (alto punto di fusione, elevata viscosità del fuso e rapida velocità di cristallizzazione) inducono facilmente stress residuo interno, segni di avvallamento, distorsione della forma e scarsa circolarità durante la lavorazione di precisione. Per eliminare i difetti intrinseci dei materiali e ottenere coerenza dimensionale a lungo termine, adottiamo due soluzioni di produzione mature e standardizzate nei processi: lavorazione CNC di precisione e stampaggio a iniezione di precisione ad alta temperatura.

1 Lavorazione CNC di precisione (con ricottura professionale antistress)

La lavorazione CNC combinata con la ricottura di distensione dedicata è il nostro processo di produzione premium per componenti critici ad alte specifiche, ampiamente adottato per la produzione di anelli in PEEK ad alta precisione. Gli scenari applicabili, i punti critici dell'elaborazione e le nostre soluzioni tecniche ottimizzate sono ordinati nella tabella seguente:

Articolo	Dettagli
Scenari applicabili	Accessori per camere a vuoto, parti di apparecchiature per semiconduttori, componenti di tenuta ad alta precisione, guarnizioni ultrasottili personalizzate a forma speciale e pezzi complessi multiforo; offre dimensioni ultra precise, controllo delle tolleranze ultra stretto ed eccellente consistenza della planarità
Rischi di elaborazione e cause di fallimento	Lo stress interno residuo è generato dal calore di attrito del taglio, dalla pressione di bloccaggio meccanico e dal taglio a strati irragionevole. Lo stress accumulato provoca deformazioni post-elaborazione, degrado della planarità e deriva dimensionale. I prodotti possono superare l'ispezione iniziale ma deformarsi gradualmente dopo ripetuti cicli termici, causando infine perdite di tenuta
Soluzioni di ottimizzazione standard	1. Ottimizza i parametri di taglio con velocità di avanzamento ridotta e fresatura segmentata per ridurre lo stress di taglio istantaneo 2. Adottare l'invecchiamento naturale a temperatura ambiente dopo la lavorazione grossolana prima del taglio di precisione della finitura 3. Utilizzare dispositivi di bloccaggio flessibili per guarnizioni ultrasottili per evitare deformazioni di bloccaggio rigide 4. Implementare il riscaldamento gradiente e la ricottura a raffreddamento lento per rilasciare completamente lo stress residuo dopo la finitura
Soluzione per guarnizioni ultrasottili (<0,5 mm)	I pezzi ultrasottili presentano una bassa rigidità e sono soggetti a vibrazioni e deformazioni da taglio. Adottiamo dispositivi di supporto ausiliari, velocità del mandrino ridotta e profondità di taglio a strato singolo più piccola per stabilizzare la forza di taglio e garantire una tolleranza di spessore costante

2 Stampaggio ad iniezione di precisione ad alta temperatura

Lo stampaggio a iniezione di precisione ad alta temperatura viene utilizzato principalmente per la produzione in serie economicamente vantaggiosa di parti di tenuta in PEEK standard. Limitato dalle caratteristiche del materiale PEEK, questo processo ha mirato a intervalli applicabili e soglie tecniche. Tutte le sfide del processo e le misure di ottimizzazione standardizzate sono riepilogate nella tabella seguente:

Articolo

Dettagli

Scenari applicabili

Adatto per guarnizioni piatte standard in PEEK di media precisione e di grandi quantità. Non applicabile per guarnizioni di precisione ultrasottili e dalla struttura complessa, poiché lo spessore irregolare delle pareti provoca facilmente una concentrazione di stress interno e uno spostamento dimensionale post-operazione

Principali sfide tecniche

Il PEEK presenta un'elevata viscosità del fuso e un ritiro da cristallizzazione sbilanciato. La tradizionale sformatura rapida e il raffreddamento rapido intrappolano massicci stress residui, causando deformazioni e deviazioni dimensionali in cicli di temperatura alternati. Una scarsa fluidità della fusione porta anche a un riempimento incompleto, bolle d'aria, fori di spillo e segni di ristagno

Sistema completo di ottimizzazione dei processi

1. Pellet di PEEK grezzo completamente essiccato per eliminare i difetti indotti dall'umidità

2. Calibrare con precisione la temperatura dello stampo, la pressione di iniezione e il tempo di mantenimento

3. Adottare il raffreddamento lento naturale dopo la sformatura e vietare l'estinzione rapida dell'acqua

4. Riprogettare il layout del punto di accesso per bilanciare il flusso di fusione e unificare il tasso di ritiro

5. Prolungare i tempi di imballaggio e implementare la ricottura post-stampo obbligatoria

6. Ottimizzare le fessure di scarico, aumentare moderatamente la temperatura dell'attrezzatura e perfezionare i parametri di iniezione per risolvere i difetti di riempimento

Informazioni sul prodotto

Nome del prodotto:Guarnizioni in polietereterchetone (PEEK).

Materiale:PEEK non caricato, PEEK caricato con carbonio, PEEK caricato con grafite

Colore:Nero, Beige

Intervallo di spessore standard:0,15 mm / 0,2 mm / 0,3 mm / 0,5 mm / 1 mm / 2 mm / 3 mm ~ 15 mm

Formati personalizzati ultrasottili:Ultrasottile < 0,5 mm è una categoria di lavorazione ad alta precisione e richiede la comunicazione preventiva del piano di processo.

Precisione della lavorazione CNC:Tolleranza diametro esterno/diametro interno: ±0,02 ~ ±0,05 mm, tolleranza spessore: ±0,03 ~ ±0,06 mm

Precisione dello stampaggio ad iniezione dello stampo:Tolleranza diametro esterno/diametro interno: ±0,05 ~ ±0,10 mm, tolleranza spessore: ±0,08 ~ ±0,15 mm

Campione:Da negoziare

Certificati:ISO9001, RoHS, PORTATA

Tipi di guarnizioni:Guarnizioni anulari piatte in polietereterchetone (PEEK), guarnizioni per flange multiforo, guarnizioni di forma irregolare, guarnizioni di tenuta in PEEK ultrasottile

Proprietà del prodotto

Grazie alla struttura molecolare unica del polietereterchetone, le guarnizioni in polietereterchetone (PEEK) superano gli spessori in nylon, POM, PTFE, gomma e metallo in termini di prestazioni complete. Progettati per attività di sigillatura e distanziamento, garantiscono prestazioni stabili in condizioni operative estreme, tra cui calore elevato, esposizione chimica, ambienti sotto vuoto e compressione ciclica ripetuta.

1. Isolamento elettrico efficace

Le guarnizioni vergini in polietereterchetone (PEEK) non riempite creano un'efficace separazione elettrica tra i componenti metallici accoppiati. Bloccano la conduzione elettrica, sopprimono la corrosione elettrochimica e riducono i rischi di cortocircuito, spesso adottati nei pacchi batteria di nuova energia, nelle unità di controllo elettriche e nell'hardware elettronico di precisione.

2. Ampio intervallo di temperature operative

Classificato tra i tecnopolimeri resistenti al calore di alto livello, il PEEK offre una temperatura di servizio continuo fino a 260°C e una resistenza di picco a breve termine che raggiunge i 330°C. Rimane tenace a -60°C senza infragilimento da freddo. Soggetto alla pressione persistente della flangia ad alte temperature, il PEEK sopprime lo scorrimento viscoso e mantiene costantemente il precarico di compressione anziché assottigliarsi nel tempo.

3. Precarico di tenuta stabile

Le eccezionali caratteristiche anti-creep aiutano il PEEK a mantenere lo spessore uniforme in condizioni di compressione della flangia e carichi termici ricorrenti. Come spessori di tenuta, controllano gli spazi di assemblaggio, smorzano le vibrazioni e attenuano l'abrasione superficiale all'interno dei sistemi di trasmissione automatizzati e dei gruppi robotici.

4. Resistenza chimica superiore

La maggior parte dei solventi organici non è in grado di dissolvere il PEEK. Rimane stabile negli acidi deboli, negli alcali deboli, nei lubrificanti e nei refrigeranti, proteggendo le apparecchiature dall'erosione chimica. Ciò rende le guarnizioni in PEEK la soluzione preferita per le linee di lavorazione dei fluidi chimici e gli apparecchi analitici di laboratorio.

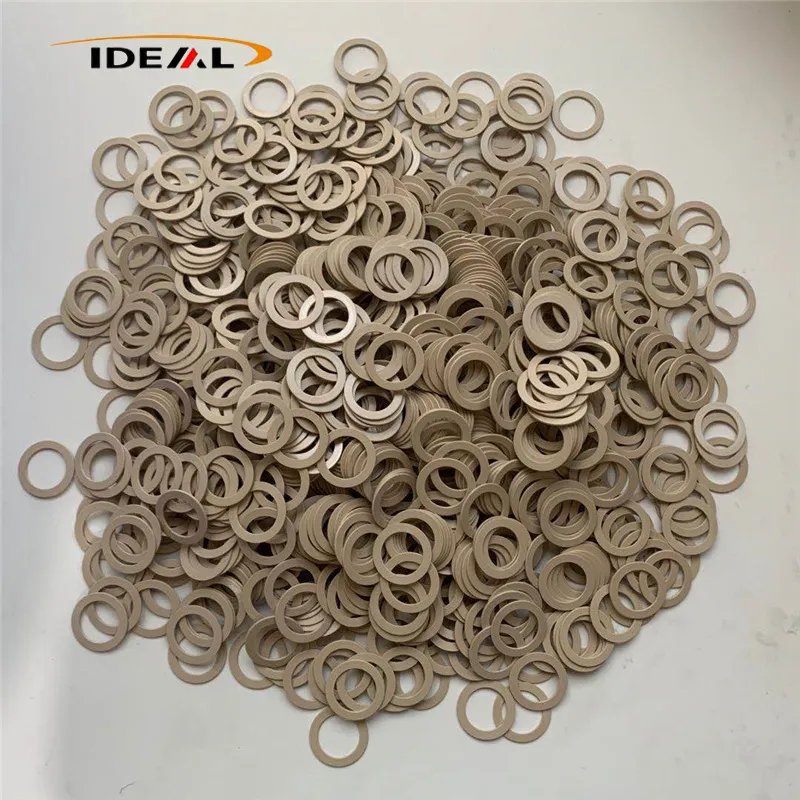

PEEK gaskets

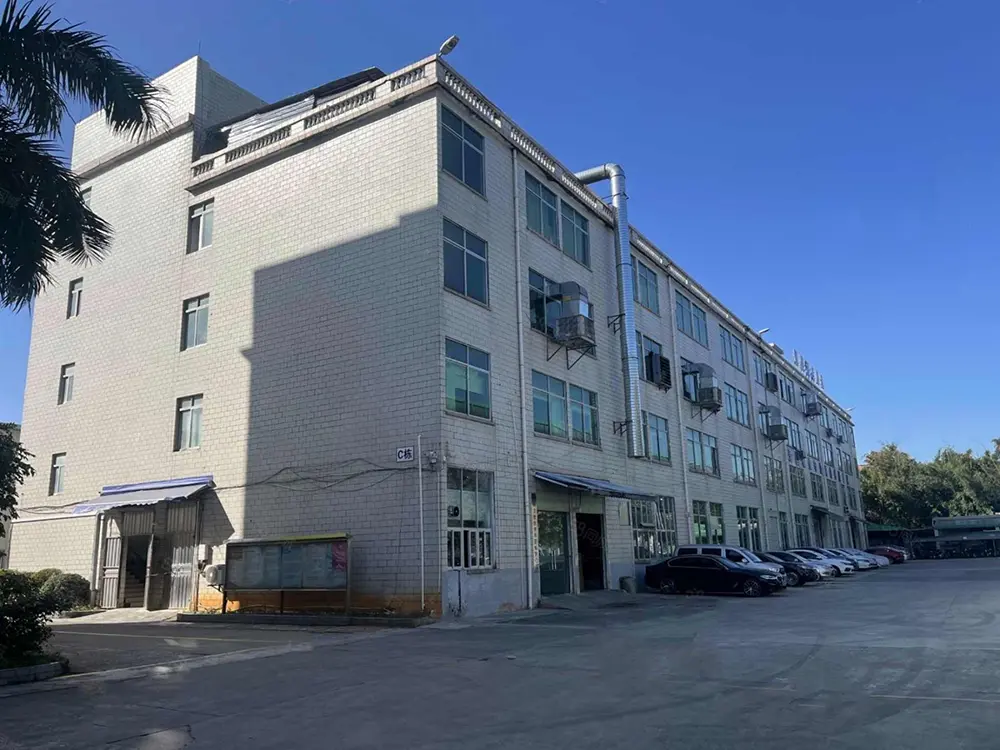

La nostra fabbrica

1. Punti di forza dell'azienda

- Specializzazione di 15 anni in guarnizioni e componenti di tenuta in PEEK

- Doppia competenza produttiva: lavorazione CNC di precisione + stampaggio ad iniezione di stampi

- Dotato di torni CNC, frese, centri di lavoro, macchine a 5 assi ad alta precisione

- Officina interna per iniezione senza polvere e capacità completa di sviluppo di stampi

2. Garanzia sulle materie prime

- Solo resina PEEK vergine al 100%; nessun materiale riciclato o miscelato

- Tracciabilità completa del lotto con schede tecniche dei materiali e COA ufficiale forniti

- Gradi di materiali personalizzati disponibili in base ai requisiti tecnici del cliente

3. Precisione dimensionale e di tenuta

- Prodotto al 100% su disegno del cliente (spessore, diametro interno, diametro esterno, posizione dei fori)

- Tolleranza ad alta precisione: ±0,005 mm – ±0,02 mm

- Rigoroso controllo della planarità; zero deformazioni per guarnizioni ultrasottili

- Posizionamento accurato multi-foro per un facile assemblaggio della flangia e allineamento dei bulloni

4. Produzione ultra pulita per semiconduttori e vuoto

- Pulizia ad ultrasuoni + asciugatura senza polvere per camere bianche e applicazioni sotto vuoto

- Controllo delle emissioni a basso degassamento, a basso contenuto di particelle e a bassa volatilità

- Confezionamento finale sottovuoto per evitare contaminazioni

5. Alleviamento dello stress e controllo della stabilità

- Ricottura a gradiente obbligatoria per tutte le guarnizioni in polietereterchetone (PEEK).

- Elimina lo stress di lavorazione, lo stress di stampaggio e lo stress del materiale interno

- Previene deformazioni, perdite e deformazioni a lungo termine sotto cicli di calore

- Superiore ai concorrenti che saltano la ricottura e la pulizia per ridurre i costi

6. Sistema di Gestione della Qualità

- Controllo di qualità su più livelli per gradi industriali generali e di fascia alta per vuoto/camere bianche

- Attrezzatura completa per l'ispezione di planarità, durezza e tolleranza dimensionale

- Processo adattato alle condizioni di lavoro reali per evitare guasti sul campo

7. Materiali e prodotti principali

- Focus: PEEK e fluoroplastici ad alte prestazioni

- Prodotti: guarnizioni di tenuta, anelli antiusura, particolari tampone, componenti strutturali di precisione

- Soluzione unica: selezione del materiale → progettazione → lavorazione → parti finite

8. Applicazioni target

- Attrezzature per fluidi chimici

- Nuovo gruppo batterie Energy

- Semiconduttori e sistemi da vuoto

- Strumenti di laboratorio e dispositivi di precisione

9. Impegno di servizio globale

- Rigorosi standard di qualità per partenariati internazionali a lungo termine

- Soluzioni personalizzate e consegna stabile

- Supporto professionale per applicazioni di tenuta di fascia alta in tutto il mondo

Domande frequenti

D1: Le guarnizioni in PEEK stampate a iniezione costano meno a parità di dimensioni. Possono sostituire direttamente quelli lavorati a CNC per applicazioni di sigillatura sottovuoto?

R1: Non consigliamo questa sostituzione. Lo stampaggio a iniezione lascia uno stress interno residuo maggiore e aumenta la possibilità che si formino pori nascosti all'interno del prodotto. Per scenari di lavoro con basso degassamento e vuoto pulito, la guarnizione in PEEK lavorata a CNC realizzata in resina vergine con ricottura di distensione e trattamento di pulizia senza polvere è sempre l'opzione preferita.

Q2: Una guarnizione in plastica PEEK più spessa porta sempre a risultati di tenuta migliori?

R2: Non è questo il caso. L’efficienza della tenuta dipende dalla tenuta del raccordo sulla superficie piana, dal precarico dell’assemblaggio e dalla capacità anti-scorrimento del materiale. Lo spessore corretto deve corrispondere allo spazio libero progettato per la vostra attrezzatura. Guarnizioni eccessivamente spesse o sottili alterano i valori di precarico dei bulloni e compromettono la stabilità della tenuta a lungo termine.

D3: Si verificherà ancora una deriva dimensionale sulle guarnizioni in polietereterchetone dopo il trattamento di ricottura?

A3: La ricottura a gradiente standard elimina la maggior parte delle tensioni residue e riduce drasticamente il rischio di spostamento dimensionale. Potrebbero comunque verificarsi piccole deformazioni in caso di carichi estremi, drastici cicli di temperatura o se si adotta materia prima di bassa qualità. Per applicazioni su apparecchiature di ultraprecisione, consigliamo di aggiungere una procedura di ispezione pre-invecchiamento del prodotto finito per una maggiore garanzia di stabilità.

Tag caldi: Guarnizioni in PEEK
