Prima di richiedere un preventivo, decidi cosa stai effettivamente acquistando: un tubolare che verrà trasformato in un componente o un tubo a pressione destinato a trasportare fluidi. Quindi specificare il diametro esterno, l'ID, la lunghezza, l'involucro del pezzo finito, le condizioni di servizio, la quantità, i requisiti di ispezione e la documentazione. Questa distinzione previene l'errore più costoso della richiesta di offerta: trattare un profilo semilavorato in tecnopolimero come se fosse un componente certificato di un sistema di tubazioni.
Decidere innanzitutto se l'applicazione necessita di semilavorati tubolari o di tubi di processo resistenti alla pressione

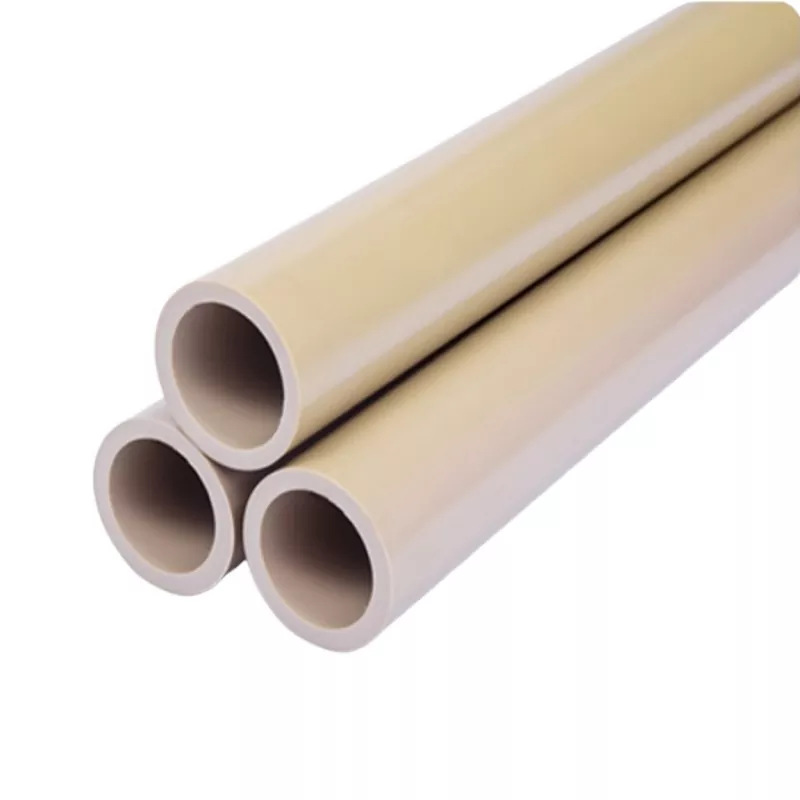

Maggior parteTubi in PEEK GF30venduti come profili semilavorati sono tubi a spessore elevato utilizzati per la lavorazione di boccole, manicotti, corpi isolanti, componenti soggetti ad usura e parti strutturali. La parola “tubo” descrive la geometria; non stabilisce automaticamente un livello di pressione.
Se il prodotto conterrà gas o liquidi pressurizzati, la tua richiesta richiede qualcosa di più delle semplici dimensioni. Indicare il fluido, le temperature di esercizio e di alterazione, la pressione normale, i cicli di pressione, la progettazione del giunto, il codice di progettazione richiesto e il test di accettazione. Chiedere se il fornitore può fornire dati sulla pressione nominale per il grado, le dimensioni e la temperatura esatti. Senza quella prova, tratta il materiale comeCalcio tubolare in PEEK GF30, non come tubazioni di processo approvate. Ciò è particolarmente importante nel settore chimico, dove la permeazione, lo stress, la temperatura e la progettazione delle connessioni possono determinare i guasti anche quando il polimero stesso resiste al fluido.
Traduci il disegno in un involucro inequivocabile di diametro esterno, diametro interno, parete, lunghezza e parte finita
Invia un disegno controllato anziché uno screenshot con annotazioni. Dovrebbe identificare le unità, il numero del disegno, la revisione, il metodo di proiezione e ogni superficie critica. Indicare direttamente il diametro esterno e il diametro interno; non aspettarti che il fornitore ne ricavi uno da un muro nominale. Includere i requisiti di lunghezza di taglio, rettilineità o concentricità, ove funzionali, e identificare quali superfici rimarranno come fornite.
L'involucro del pezzo finito è altrettanto importante. Mostra il diametro esterno finito più grande, il diametro interno finito più piccolo, gli spallamenti, le scanalature, le filettature e le superfici di riferimento che devono rientrare nel pezzo grezzo ordinato. Un tubo può corrispondere alle dimensioni nominali ma lasciare troppo poco materiale per eliminare eventuali fuoriuscite, irregolarità della superficie o estremità tagliate.
Normalizza le dimensioni disponibili come diametro esterno x diametro interno, da Φ20 × Φ15 a Φ458 × Φ404, con lunghezze stock di 1.000 mm e 3.000 mm
La plastica ideale elenca combinazioni DE × DI che vanno da Φ20 × Φ15 a Φ458 × Φ404, con lunghezze di 1000 mm e 3000 mm. Utilizzare la stessa convenzione nella richiesta di offerta ed etichettare le unità come millimetri. Gli endpoint descrivono l'intervallo pubblicato; non significano che ogni possibile abbinamento OD e ID sia uno stock standard. Conferma la combinazione esatta tramite ilgamma di dimensioni dei tubi PEEK GF30 pubblicata.
| Campo richiesta di offerta | Cosa dichiarare |
|---|---|
| Dimensioni vuote | DE × ID × lunghezza di taglio, tutti con unità |
| Busta finita | Diametro esterno massimo finito, diametro interno minimo finito e caratteristiche critiche |
| Lunghezza magazzino | Pezzi da 1000 mm, 3000 mm o tagliati dal fornitore |
| Quantità | Numero di pezzi completi, grezzi o finiti |
| Geometria critica | Concentricità, rettilineità, ortogonalità delle estremità e schema di riferimento dove richiesto |
Separare la tolleranza del grezzo dalla tolleranza del pezzo finito e confermare la tolleranza di lavorazione prima di ordinare
La pagina del prodotto indica una tolleranza di ±0,02 mm, ma una richiesta di offerta non dovrebbe mai ripetere tale cifra senza definirne l'ambito. Chiedi quale dimensione copre, se si applica a pezzi standard o lavorati e in quali condizioni di misurazione. Tolleranza DE, tolleranza DI, variazione della parete, ovalità e rettilineità sono controlli diversi.
Per un componente lavorato, specificare separatamente le tolleranze finite e lasciare che il fornitore confermi un sovrametallo di lavorazione adeguato. Non ordinare un tubo Near Net basandosi solo sulle dimensioni nominali. Il PEEK caricato con vetro è rigido, ma lo stress residuo, la pressione dell'utensile e il calore generato durante la lavorazione possono comunque spostare una sezione sottile dopo la rimozione del materiale.
Adatta il PEEK caricato con vetro al 30% alla temperatura, alla direzione del carico, all'esposizione chimica e al carico elettrico
PEEK GF30 è PEEK composto con il 30% di fibra di vetro. Il rinforzo è generalmente selezionato per aumentare la rigidità strutturale, migliorare il controllo del creep e ridurre il movimento dimensionale rispetto al PEEK non riempito. Questi vantaggi non eliminano la necessità di definire l’applicazione.
Comunicare al fornitore le temperature continue e di breve durata, la direzione del carico, la durata del carico, i cicli, i materiali di accoppiamento e l'usura prevista. Per l'esposizione chimica, indicare il fluido effettivo, la concentrazione, la temperatura, il tempo di esposizione e l'eventuale presenza di stress meccanico. Il termine “resistente agli agenti chimici” è troppo ampio per l’approvazione del progetto. Per le parti elettriche, identificare le proprietà dielettriche, di isolamento e di tracciamento richieste piuttosto che presumere che il comportamento del polimero di base rimanga invariato nel composto riempito.
Confronta GF30 con PEEK non caricato quando rigidità, dilatazione termica e controllo dimensionale guidano la decisione
Scegli GF30 quando rigidità, resistenza al creep e controllo dimensionale sotto calore sono fondamentali per la progettazione. Considerare il PEEK non caricato quando la duttilità, la purezza, la finitura superficiale o il comportamento di lavorazione meno abrasivo contano di più. La fibra di vetro aumenta l'usura dell'utensile e può produrre una superficie lavorata diversa rispetto al materiale non riempito. Può anche creare proprietà dipendenti dalla direzione in base al modo in cui è stato lavorato il materiale tubolare.
Non selezionarli da una scheda delle proprietà PEEK generica. Confrontare i dati per i gradi effettivi e, per gli assemblaggi serrati, chiedere se il valore di dilatazione termica è riportato in una direzione rilevante per il tubo e il componente finito.
Convalidare la resistenza alla trazione, il modulo di flessione, l'espansione termica e la resistenza chimica sulla scheda tecnica specifica del grado
Un preventivo utile identifica il composto esatto e ne allega la scheda tecnica. Esaminare la resistenza alla trazione, il modulo di flessione, l'allungamento, il comportamento termico, la densità e il coefficiente di dilatazione termica, ma controllare anche il metodo di prova, l'orientamento e il condizionamento del provino. Un singolo valore del titolo può provenire da un campione stampato che non rappresenta la parete di un tubo lavorato a macchina.
La compatibilità chimica richiede una disciplina simile. Richiedi prove specifiche per il grado a una temperatura e concentrazione vicine alle condizioni di servizio. Se un guasto potrebbe creare un rischio per la sicurezza o un arresto del sistema, pianificare i test dell'applicazione su materiale rappresentativo della produzione. Le tabelle di resistenza pubblicate sono strumenti di screening; non tengono conto di ogni combinazione di stress, liquidi, temperatura e tempo di esposizione.
Richiedere l'identificazione del grado, i metodi di prova, la tracciabilità dei lotti, i registri di ispezione e i documenti di conformità applicabili
Scrivi il pacchetto di documentazione nella richiesta di offerta in modo che abbia un prezzo e sia preparato prima della spedizione. Come minimo, richiedere la designazione del produttore e della qualità, la tracciabilità del lotto o del lotto, il certificato di conformità, i metodi di prova applicabili e un rapporto di ispezione per le dimensioni concordate.
Se il tuo progetto richiede conformità ambientale, di qualità, aerospaziale, automobilistica o specifica del cliente, indica il documento o lo standard e la revisione richiesta. Una dichiarazione generale che il materiale è conforme ai requisiti internazionali non sostituisce il certificato di cui ha bisogno l’ispettore ricevente. Chiarire inoltre se le registrazioni devono ricondurre ogni taglio grezzo alla lunghezza madre e se le etichette di imballaggio devono riportare il numero di lotto, la revisione del disegno e la riga dell'ordine di acquisto.
Invia a Ideal Plastic un pacchetto pronto per il preventivo con la revisione del disegno, le condizioni di servizio, la quantità, il livello di ispezione, l'ambito della lavorazione, l'imballaggio e la destinazione di consegna
Il pacchetto dovrebbe contenere un disegno corrente, non diverse versioni in conflitto. Includere il grado richiesto, diametro esterno x diametro interno x lunghezza, busta finita, quantità, ambiente di servizio, tolleranze critiche, livello di ispezione e registrazioni richieste. Definisci se Ideal Plastic fornisce tubi a lunghezza intera, pezzi grezzi tagliati o componenti finiti lavorati. Le istruzioni di imballaggio dovrebbero riguardare l'imballaggio pulito, la protezione delle estremità, la separazione delle parti e la separazione dei lotti ove necessario.
Fornire il paese di destinazione, il codice postale, i termini di consegna e la data richiesta. I profili di grande diametro o 3000 mm possono creare vincoli di trasporto e movimentazione che non sono visibili nel prezzo al pezzo. Inviando questi dettagli con il filerichiesta personalizzata di tubi PEEK GF30fornisce al fornitore informazioni sufficienti per quotare materiale, lavorazione, ispezione e logistica sulla stessa base.
Domande frequenti dell'acquirente: disponibilità in stock standard, tempi di consegna dichiarati, campioni, lavorazione e controllo della polvere, imballaggio e rischio di consegna internazionale
- Tutte le taglie elencate sono disponibili per la spedizione immediata?
- Ideal Plastic dichiara la spedizione in giornata per le dimensioni standard, ma la disponibilità deve essere confermata per l'esatto diametro esterno x diametro interno, lunghezza, quantità e qualità al momento dell'ordine.
- Qual è il tempo di consegna dichiarato per il materiale personalizzato?
- Il tempo di consegna personalizzato indicato è compreso tra 7 e 10 giorni. Confermare se ciò copre solo la produzione o anche lavorazione, ispezione, documentazione e transito.
- Dovresti richiedere un campione?
- Sì, se la finitura superficiale, il colore, la risposta alla lavorazione o l'adattamento sono importanti. Assicurarsi che il campione sia dello stesso grado e, ove possibile, rappresentativo del percorso di produzione previsto.
- Chi dovrebbe controllare le lavorazioni meccaniche e le polveri di fibra di vetro?
- Assegnare per iscritto l'ambito della lavorazione. L'officina meccanica deve utilizzare idonei utensili in metallo duro o altri utensili resistenti all'usura, controllare il calore e le bave e catturare la polvere polimerica riempita di vetro con procedure di estrazione e sul posto di lavoro adeguate. I parametri di lavorazione esatti dipendono dalla geometria, dagli utensili, dai requisiti di configurazione e finitura.
- Come devono essere imballate le parti?
- Specificare l'avvolgimento pulito, le estremità protette, la separazione delle superfici finite, le etichette dei lotti e i controlli di umidità o contaminazione richiesti dal processo di ricezione.
- Cosa crea il rischio di consegna internazionale?
- Profili lunghi, documenti doganali, addebiti relativi al peso dimensionale e termini di consegna poco chiari sono comuni punti problematici. Invia la destinazione e la documentazione richiesta insieme al disegno, quindi chiedi a Ideal Plastic di confermare la disponibilità, la portata e i termini di spedizione nel suo preventivo scritto.
